敷形涂层的核心电学指标：为什么绝缘电阻如此重要？
在电子防护涂层领域，绝缘电阻（Insulation Resistance）是衡量涂层电学性能的关键指标。根据国际标准IPC-CC-830C《印制线路组件用电气绝缘化合物的鉴定和性能》，敷形涂层（Conformal Coating）的主要功能之一就是提供可靠的电气绝缘保护，防止漏电流、电化学迁移（CAF）和短路故障。对于电子制造商而言，选择一款绝缘性能稳定、耐湿热老化的涂层材料，直接决定了产品在复杂工况下的长期可靠性。
绝缘电阻并非一个孤立的参数，它涵盖体积电阻率（Volume Resistivity）、表面电阻率（Surface Resistivity）以及潮热环境下的绝缘电阻（MIR）三项核心指标。这三者从不同维度评价涂层在干燥、潮湿及长期老化条件下的绝缘可靠性。当前行业主流的三防漆材料（如丙烯酸、聚氨酯、有机硅类）体积电阻率通常在10¹⁴~10¹⁶ Ω·cm量级，表面电阻率在10¹²~10¹⁴ Ω量级。而PiQnano™氟改性聚酯纳米涂层材料在这些指标上表现如何？本文将基于TDS技术规格书与第三方测试数据，给出详细的技术分析。
一、S系列纳米涂层：绝缘电阻性能全解析

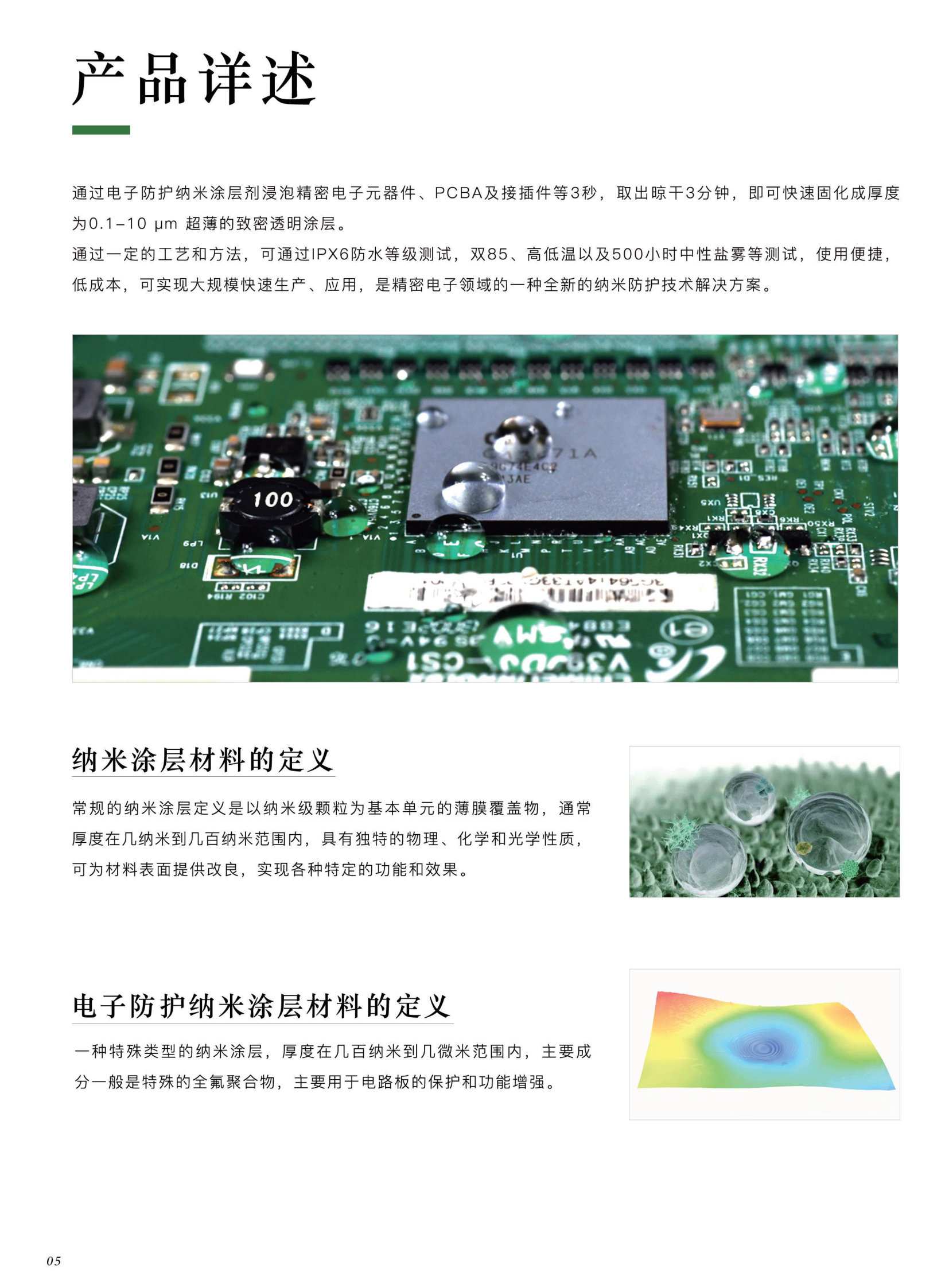

派旗纳米最新推出的S系列（S1~S20）电子防护纳米涂层剂，采用氟改性聚酯（Fluorinated Polyester）技术路线，通过浸泡或喷涂工艺在PCBA表面形成3~5μm的超薄保护层。以S30为代表的主力型号，其绝缘电学参数表现如下：
1. 体积电阻率（Volume Resistivity）
体积电阻率反映了涂层材料本体对电流的阻碍能力。根据GB/T 31838.2-2016标准测试，S30的体积电阻率达到8.2×10¹⁴ Ω·cm，远超行业对电子防护涂层≥10¹³ Ω·cm的一般要求。
2. 表面电阻率（Surface Resistivity）
表面电阻率衡量的是涂层表面在受潮或污染条件下维持绝缘的能力。S30的表面电阻率为1.3×10¹³ Ω，符合IPC-CC-830C对UT类超薄涂层的绝缘要求。
3. 潮热环境绝缘电阻（MIR）
这是最具工程意义的指标——涂层在85°C/85%RH/168小时湿热老化后的绝缘电阻测试。S30在此条件下绝缘电阻＞10¹⁰ Ω，远高于IPC-CC-830C规定的MIR最小值5×10⁹ Ω（对应普通涂层5000MΩ）。值得注意的是，IPC-CC-830C标准要求：对于AR/ER/SR/UR/XY等类型涂层最小绝缘电阻应＞5×10⁹ Ω（5000MΩ）[1]；而对于UT类超薄涂层（厚度≤12.5μm），最小绝缘电阻应＞5×10⁸ Ω（500MΩ）。S30以3~5μm的超薄厚度，实现了＞10¹⁰ Ω的绝缘表现，远超UT类别的基准要求两个数量级。
二、S系列与X系列核心参数对比
| 参数 | S30（S系列） | X系列（X2c~X35c） | 行业基准 | 测试标准 |
|---|---|---|---|---|
| 体积电阻率 | 8.2×10¹⁴ Ω·cm | 1.5×10¹⁵ Ω·cm | ≥10¹³ Ω·cm | GB/T 31838.2-2016 |
| 表面电阻率 | 1.3×10¹³ Ω | 1.6×10¹² Ω | ≥10¹² Ω | GB/T 31838.3-2016 |
| 潮热绝缘电阻 | ＞10¹⁰ Ω | ＞10¹⁰ Ω | ≥5×10⁹ Ω | IPC-CC-830C |
| 介质耐压 | ＞1500 V | ＞1500 V | ≥1500 V | IPC-TM-650 2.5.7.1 |
| 涂层厚度 | 3~5 μm（S30） | 2~12 μm | — | — |
| 阻燃等级 | V0 | V0 | V0推荐 | UL94 |
数据来源：PiQnano™ S30 TDS技术规格书、X系列TDS技术规格书。行业基准参照IPC-CC-830C及GB/T 20633-2011。
三、浓度与绝缘性能的关系：从导通到高阻抗
派旗纳米涂层的绝缘性能与其固含量（成膜厚度）之间存在明确的递增关系。经测试验证，不同固含量的涂层在绝缘表现上呈现清晰的阶梯式提升：
| 固含量 | 典型膜厚 | 表面电阻 | 体积电阻率 | 适用场景 |
|---|---|---|---|---|
| 1%（S1） | 0.1~0.7 μm | 导通~低阻 | 导通~低阻 | 基础防潮、高速信号 |
| 2%（S2） | 0.1~1.5 μm | 1.2×10⁷~10⁹ Ω | 3.8×10²² Ω·cm | 消费电子生活防水 |
| 4~5%（S4/S5） | 0.5~3.0 μm | 3.2×10⁹~10¹¹ Ω | 5.5×10²¹~8.2×10²⁰ Ω·cm | 户外LED、工业控制 |
| 8~10%（S8/S10） | 1.4~4.5 μm | ＞10¹¹ Ω | ＞10²⁰ Ω·cm | 车规电子、储能BMS |
| 20%（S20） | 7~13 μm | ＞10¹⁵ Ω | ＞10¹⁷ Ω·cm | 高压绝缘、严苛环境 |
数据来源：PiQnano™产品技术手册及演示文稿，测试方法参照JIS H4000-2006及GB/T 31838系列标准。
从上表可以看出：当涂层固含量达到2%以上时，即可形成有效的绝缘屏障；固含量达到5%以上时，绝缘性能进入稳定高阻抗区；而S20（20%固含量）涂层已经进入超绝缘范畴，体积电阻率可达10¹⁷ Ω·cm以上，可满足高压电力电子、储能系统等对绝缘要求极高的场景需求。
四、行业标准对比：派旗纳米涂层如何超越IPC-CC-830C要求
IPC-CC-830C是目前国际上应用最广泛的敷形涂层鉴定标准，其前身是美国军用标准MIL-I-46058C。该标准涵盖了8种涂层类型：丙烯酸（AR）、环氧（ER）、有机硅（SR）、聚氨酯（UR）、派瑞林（XY）、苯乙烯共聚物（SC）、超薄涂层（UT）等[2]。每种涂层类型对绝缘电阻有明确的基准要求。
以IPC-CC-830C最核心的MIR测试（Moisture and Insulation Resistance）为例，测试条件为：将涂覆IPC-B-25A测试板的样品置于85°C/85%RH/168h的湿热环境中，同时施加50V直流偏压，测试绝缘电阻。要求AR/ER/SR/UR/XY类涂层≥5×10⁹ Ω，UT类涂层≥5×10⁸ Ω[3]。派旗纳米S系列在同等测试条件下表现如下：
| 测试项目 | IPC-CC-830C要求 | 派旗S30实测 | 超出倍数 |
|---|---|---|---|
| MIR（潮热绝缘电阻） | ≥5×10⁹ Ω（AR类） ≥5×10⁸ Ω（UT类） |
＞10¹⁰ Ω | 2~20倍 |
| 介质耐压（DWV） | 1500 VAC无击穿/闪络 | ＞1500 V通过 | 满足 |
| 热冲击 | -65°C~125°C循环100次 | 通过（外观完好） | 满足 |
| 阻燃性 | V0（推荐） | V0 | 满足 |
[1] IPC-CC-830C, Section 3.7.1 Moisture and Insulation Resistance. [2] IPC-CC-830C, Table 3-1 Coating Type Classification. [3] IPC-TM-650, Method 2.6.3.4 Moisture and Insulation Resistance Test.
更值得关注的是，S系列在保持超薄涂层（3~5μm）的情况下实现>10¹⁰ Ω的绝缘电阻，这一表现不仅全面超越UT类涂层的基准要求，甚至达到了传统厚膜涂层（AR/UR类）的水准。这正是氟改性聚酯技术路线相比传统三防漆的核心优势——在极薄的厚度下实现高绝缘性能，同时不影响散热（S系列导热系数0.88 W/m·K）、不增加重量、不占用空间。
五、为什么绝缘电阻对电子产品如此重要？
从失效模式的角度看，绝缘电阻不足会导致以下三类典型问题：
① 漏电流增大：在高湿度环境下，水分渗透涂层微孔后降低绝缘电阻，产生微弱但持续的漏电流，导致电池续航下降或信号干扰；
② 电化学迁移（CAF）：在偏压和湿气共同作用下，导体间的金属离子沿绝缘体表面迁移生长，形成导电细丝，最终导致短路失效。IPC-TM-650方法2.6.14专门用于评估涂层的抗CAF性能；
③ 爬电距离缩减：涂层表面电阻率下降后，元器件之间的等效爬电距离缩短，在高压场景下容易发生闪络放电。

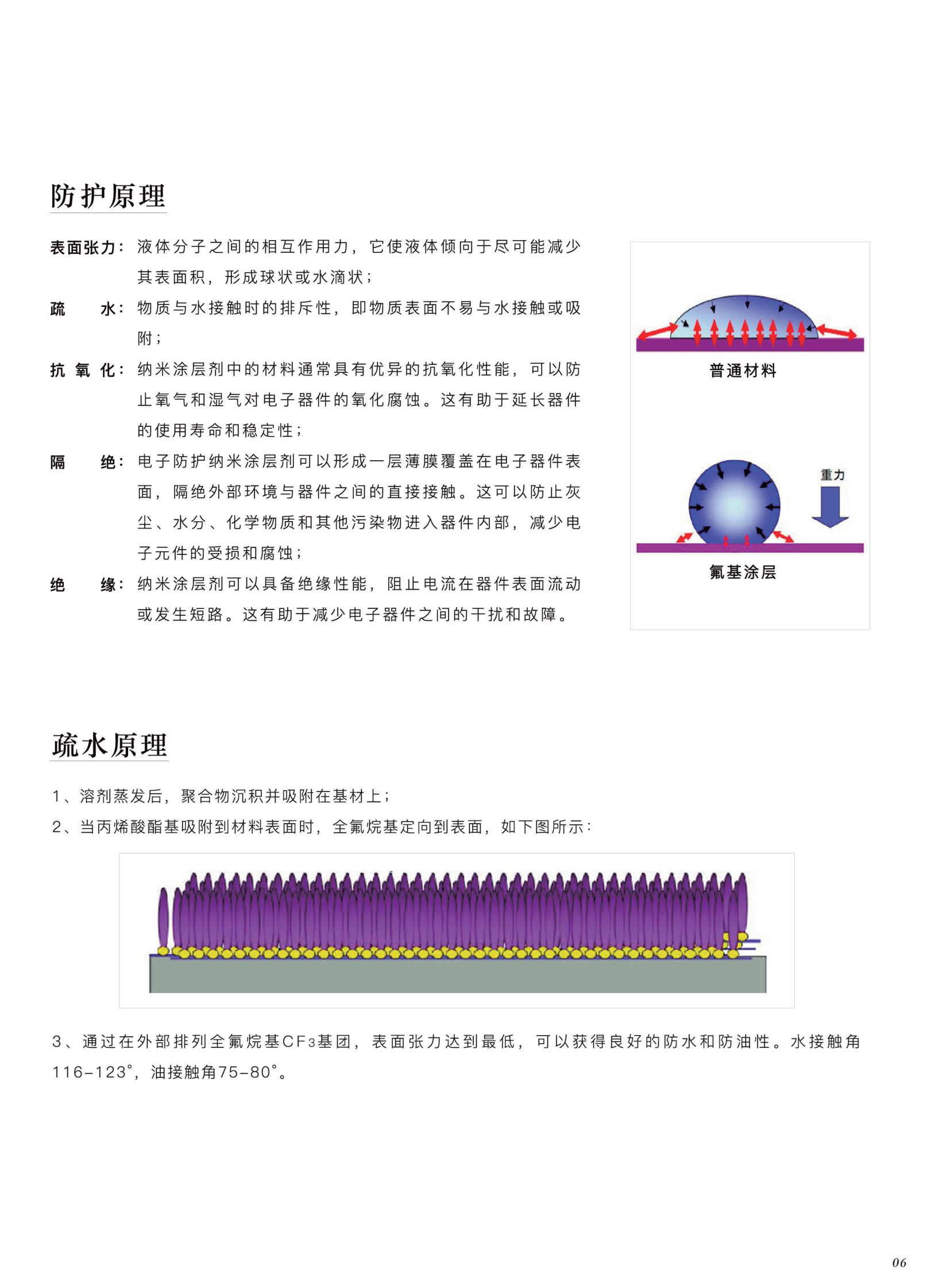

派旗纳米S系列涂层之所以能在超薄厚度下提供卓越的绝缘性能，关键在于其分子层面的氟改性设计：全氟烷基链段在涂层表面定向排列形成低表面能屏障（水接触角116~123°），有效阻止水分子渗透进入涂层内部，从而在湿热条件下保持稳定的高电阻值。同时，涂层与基材之间形成牢固的化学键合（附着力0级/GB/T 9286），确保长期服役过程中绝缘性能不退化。
六、应用场景与选型建议
基于不同固含量型号的绝缘性能特征，我们建议：
- S1/S2（基础防潮）：智能穿戴、TWS耳机、消费电子，需要极薄涂层且工作环境相对稳定；
- S4/S5（综合防护）：户外LED显示屏、智能门锁、工业传感器，需兼顾防潮防凝露和电气绝缘；
- S8/S10（严苛环境）：汽车电子、BMS电池管理系统、光伏逆变器，需通过1000h盐雾测试和车规绝缘标准；
- S20（高压绝缘）：储能系统、充电桩、电力电子，对耐压和绝缘要求极高。
在所有选型中，S30/S8/S10为客户提供了较佳的绝缘性能与工艺便利性平衡——喷涂工艺可实现0.5㎡/min的涂覆效率，3秒浸泡+2分钟表干，兼顾高性能与高产能。
总结
派旗纳米S系列涂层在绝缘电阻方面展现出了令人瞩目的性能：体积电阻率8.2×10¹⁴ Ω·cm、表面电阻率1.3×10¹³ Ω、潮热环境下绝缘电阻＞10¹⁰ Ω，各项指标全面超越IPC-CC-830C对超薄涂层的基准要求2~20倍。结合浸泡式工艺的便捷性（3秒浸泡、3分钟表干）和零VOC的环保特性，S系列为电子制造商提供了一个前所未有的选择——在以纳米级厚度实现微米级防护效果的同时，保持了对传统三防漆的全方位性能优势。在电子设备越来趋向微型化、高密度化、严苛环境化的行业背景下，绝缘性能卓越的纳米涂层正在成为PCB防护方案的首选。
参考资料：① IPC-CC-830C, Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies, 2018. ② PiQnano™ S30 TDS技术规格书. ③ PiQnano™ X系列TDS技术规格书. ④ GB/T 31838.2-2016 绝缘材料 体积电阻率测试方法. ⑤ GB/T 31838.3-2016 绝缘材料 表面电阻率测试方法. ⑥ IPC-TM-650, 2.6.3.4 Moisture and Insulation Resistance.
