引言：湿度与凝露——电子设备的两大隐形杀手
在电子设备失效案例中，由潮湿环境引发的故障占比长期居高不下。据行业研究统计，PCB腐蚀是导致电子设备失效的主要原因之一，而其中的核心诱因便是高湿度环境下水分在电路板表面凝结形成的电解质液膜。这种现象在户外LED显示屏、新能源汽车BMS、光伏逆变器、智能门锁等产品中尤为突出：设备在昼夜温差或开关机温度波动下，PCB表面温度低于环境露点，水汽凝结成液态水膜。一旦水膜中溶入离子污染物（如助焊剂残留、盐雾沉积等），便形成了导电通路，导致表面绝缘电阻（SIR）急剧下降，最终诱发漏电、电化学迁移（ECM）甚至短路烧毁。
英国Conformal Coating协会的研究明确指出：“湿度是慢速应力，而凝露是阶跃事件——它能在极短时间内将失效概率提升数个数量级”[1]。在湿度从60%RH升高到80%RH时，铜的腐蚀速率可增大3.6倍。对于电子制造商而言，选择合适的防护涂层并正确评估其在凝露环境下的绝缘可靠性，是保障产品长期服役稳定性的关键。
本文将聚焦PCBA在凝露/高湿环境下的绝缘失效机理，并结合PiQnano™ S系列纳米涂层的实测数据（MIR>10¹⁰ Ω），解析为什么纳米涂层在应对凝露挑战时具有天然的材料优势。
一、凝露环境下的绝缘失效：机理与数据
1. 水分如何摧毁绝缘电阻
当PCB表面暴露在高湿环境中，水汽吸附经历了从单分子层到多分子层再到连续液膜的演变过程：在相对湿度低于60%时，水分子以单分子层形式吸附；湿度达到70%-80%时，水分子层增厚至3-5层；当湿度超过85%或发生凝露时，形成连续的电解液薄膜[2]。
连续液膜的出现是对绝缘电阻的致命打击——纯水的体积电阻率约为18 MΩ·cm，但一旦溶入离子污染物（如Na⁺、Cl⁻、K⁺等离子），电解液的电导率可提高10⁴~10⁶倍。这就是为什么未涂覆PCBA在高湿环境下的绝缘电阻通常从>10¹² Ω暴跌至10⁶~10⁸ Ω量级。
2. 涂层如何阻隔热失效路径
高质量的敷形涂层（Conformal Coating）在这一过程中发挥了三个核心屏障作用：
- 物理阻隔：涂层作为致密的聚合物屏障，阻止液态水直接接触PCB表面和金属导体；
- 疏水排斥：低表面能涂层使水在表面呈现球状（水接触角>110°），无法铺展成连续水膜；
- 离子阻隔：高交联密度的涂层网络阻碍离子在涂层内部的迁移扩散。
根据IPC-CC-830C标准，涂覆敷形涂层的PCB在85°C/85%RH/168h湿热老化后，绝缘电阻（MIR）须≥5×10⁹ Ω（AR/UR类）或≥5×10⁸ Ω（UT超薄类）。但实际工程中，涂层在凝露条件下的表现往往取决于涂层与基材之间的附着力、涂层的疏水性和涂层内部的缺陷密度。
二、PiQnano™ S系列在凝露条件下的绝缘性能验证
1. S30湿热老化测试数据
派旗纳米S30型号按照IPC-TM-650方法2.6.3.4（对应IPC-CC-830C第3.7.1节）完成MIR测试，在85°C/85%RH/168h条件下测得绝缘电阻>10¹⁰ Ω。这一数据意味着什么？
| 对比项 | 绝缘电阻 | 相对IPC-CC-830C基准 |
|---|---|---|
| IPC-CC-830C要求（AR类） | ≥5×10⁹ Ω | 基准线 |
| IPC-CC-830C要求（UT超薄类） | ≥5×10⁸ Ω | 基准线 |
| PiQnano S30 | >10¹⁰ Ω | 超出AR类2倍，超出UT类20倍 |
| 典型未涂覆PCB（85%RH） | 10⁶~10⁸ Ω | 远低于标准 |
测试数据来源：PiQnano™ S30 TDS技术规格书。标准参照IPC-CC-830C Rev.C (2018) 及 IPC-TM-650 2.6.3.4。
2. 为什么S系列能实现10¹⁰ Ω级绝缘？
S系列的核心技术路线是氟改性聚酯——通过在聚酯主链中引入含氟基团（全氟烷基链段），实现了以下三项关键能力：
① 极低的吸水率：氟碳键（C-F）是已知有机化学键中键能最强、极性最低的化学键之一。氟改性聚合物的吸水率通常<1%（典型值0.1%-0.5%），远低于丙烯酸类（1%-3%）和聚氨酯类（1%-2%）。这意味着即使在长期高湿环境下，涂层本体吸收的水分极少，几乎不发生体积电阻率的退化。

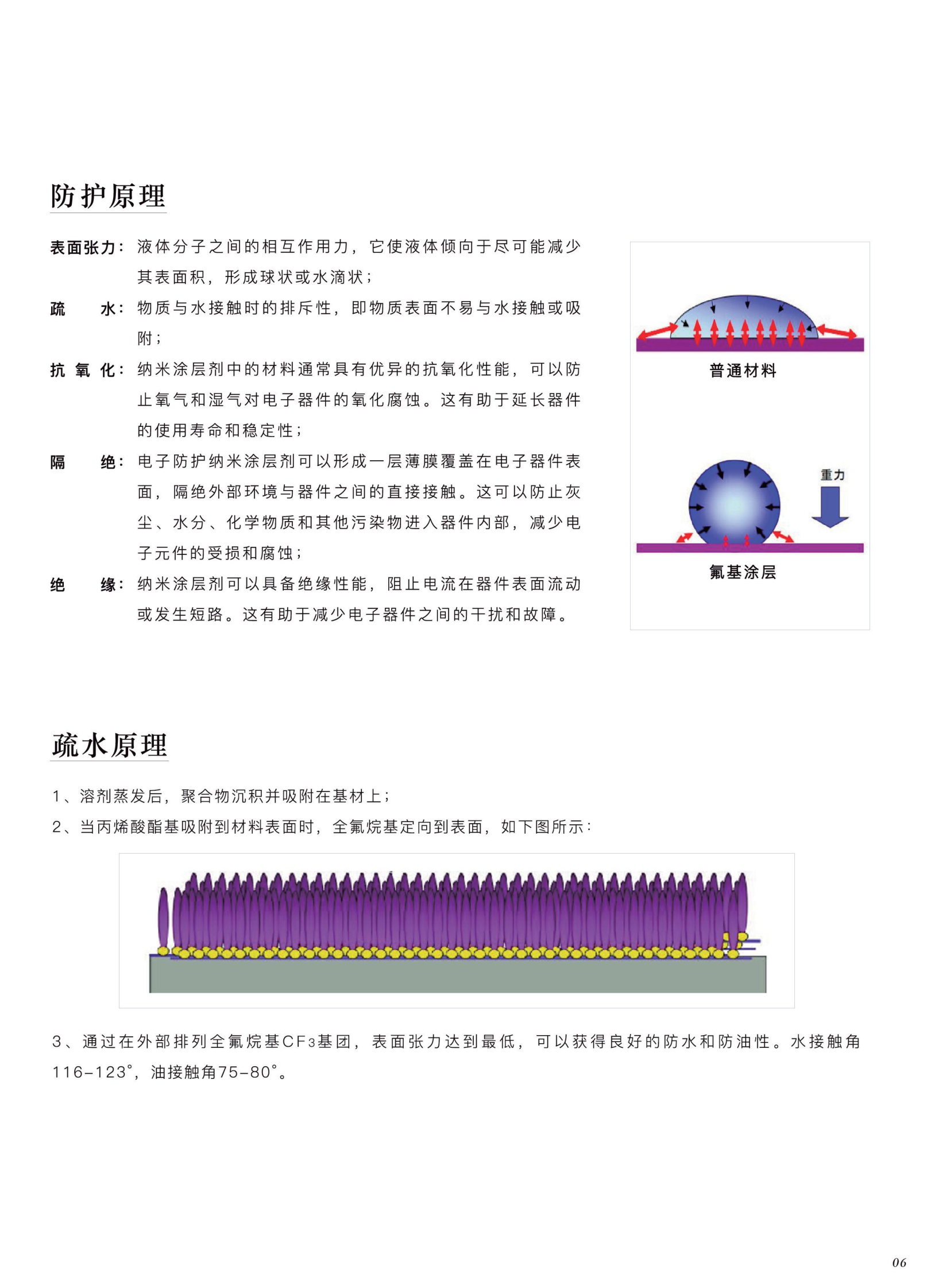

② 超疏水表面：固化后的氟改性涂层表面因全氟烷基（CF₃）定向排列，表面自由能极低（约10-12 mN/m），水接触角达116-123°。当水汽在PCB表面凝露时，水滴在涂层表面呈球状，无法铺展成连续水膜，从而切断了离子迁移的液相通道。
③ 高交联密度：S系列采用热固化交联体系，形成三维网络结构。致密的分子网络极大降低了水分子和离子的扩散系数（通常<10⁻¹³ m²/s），比传统热塑性三防漆低1-2个数量级。
三、不同涂层体系在凝露环境下的对比
| 性能维度 | 传统三防漆(丙烯酸/聚氨酯) | 有机硅涂层 | 派瑞林(Parylene) | PiQnano S系列 |
|---|---|---|---|---|
| 典型厚度 | 25-100 μm | 50-200 μm | 5-25 μm | 3-5 μm |
| 吸水率 | 1-3% | 0.1-0.5% | 0.01-0.1% | <1% |
| 水接触角 | 70-90° | 100-110° | 80-90° | 116-123° |
| MIR(85°C/85%RH) | 10⁹~10¹⁰ Ω | 10¹⁰~10¹¹ Ω | 10¹⁰~10¹¹ Ω | >10¹⁰ Ω |
| 施工工艺 | 喷涂/刷涂/浸涂 | 喷涂/刷涂 | CVD真空镀膜 | 浸泡/喷涂 |
| 固化时间 | 30min-24h | 30min-24h | 2-4h(镀膜) | 2-3min表干 |
| 平均成本(相对) | 低 | 中 | 极高 | 中低 |
数据来源：PiQnano TDS、行业公开技术手册、IPC-CC-830C标准。MIR测试条件统一为85°C/85%RH/168h。
从上表可以看出，PiQnano S系列在厚度仅为传统三防漆1/10的条件下（3-5μm vs 25-100μm），实现了与之相当甚至更优的MIR表现。尤其是其超疏水特性（水接触角116-123°）在应对凝露场景时具有独特的机理优势——凝露液滴无法在涂层表面铺展成导电水膜，这一特性是传统亲水或弱疏水涂层无法比拟的。
四、凝露防护选型策略与工程建议
1. 场景分级与涂层选择
| 应用环境 | 湿度等级 | 凝露风险 | 推荐S系列型号 | 涂层厚度 |
|---|---|---|---|---|
| 室内消费电子 | 40-70%RH | 低 | S1/S2 | 0.1-1.5 μm |
| 户外LED/智能家居 | 60-90%RH | 中 | S4/S5 | 0.5-3.0 μm |
| 车载电子/BMS | 60-95%RH | 高 | S8/S10 | 1.4-4.5 μm |
| 工业/储能/户外基站 | 70-100%RH | 极高 | S20 | 7-13 μm |
2. 工程实施要点
- 表面清洁度：涂覆前必须确保PCB表面离子残留≤10 μg/in² (NaCl eq.)，这是涂层附着力与绝缘性能的基础。丹麦技术大学（DTU）的研究表明，助焊剂残留（特别是水基助焊剂）会严重削弱超薄氟聚合物涂层的附着力和屏障性能[3]；
- 涂层厚度控制：对于凝露场景，建议S系列涂层干膜厚度≥2 μm（S4及以上），以确保涂层自身的物理屏障完整性；
- 接缝与接口处理：连接器、排线接口等边缘区域是凝露入侵的主要通道，需确保涂层在这些部位形成完整的包覆（360°全覆盖）；
- 固化条件：推荐60-100°C烘烤30分钟，以促进涂层充分交联，获得最佳的疏水性和绝缘性能。
结论
凝露环境下的绝缘可靠性是电子防护涂层的”试金石”。PiQnano™ S系列氟改性纳米涂层，凭借其超疏水表面（水接触角116-123°）、极低吸水率、高交联密度的技术特性，在IPC-CC-830C标准的MIR测试中获得了>10¹⁰ Ω的优异成绩——超出IPC标准对超薄涂层（UT类）要求的20倍。结合其3秒浸泡、2分钟表干的极简工艺，S系列为存在凝露风险的电子设备提供了一个兼顾效率与可靠性的理想防护方案。
对于LED户外显示屏、BMS电池管理系统、光伏逆变器、智能门锁等典型的凝露敏感场景，选用S系列(S8/S10)涂层，不仅是应对潮湿环境的被动防御，更是主动提升产品可靠性和降低售后故障率的战略选择。
参考资料：
[1] Conformal Coating UK, “Humidity vs Condensation in Electronics”, 2024.
[2] 电子工艺技术期刊，《印制电路板在服役环境中的腐蚀失效行为研究进展》，2024.
[3] Ioannis Mantis, “Preventive measures for humidity effects on electronics”, DTU PhD Thesis, 2024.
[4] IPC-CC-830C, Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies, Rev.C, 2018.
[5] PiQnano™ S30 / S8 / S10 TDS技术规格书.
[6] IPC-TM-650, Method 2.6.3.4 Moisture and Insulation Resistance Test.
