派旗纳米·官方网站
图1：PiQnano™ S系列在智能门锁及物联网硬件中的多样化应用场景
引言
智能门锁正以每年超过25%的复合增长率快速渗透中国家庭。据洛图科技（RUNTO）数据，2025年中国智能门锁市场规模已突破280亿元，2026年预计将超过350亿元。然而，在爆发式增长的背后，防水防潮依然是智能门锁行业最高频的质量投诉之一——户外安装的智能门锁面临雨水、凝露、盐雾等多重环境考验，一旦PCBA线路板受潮，轻则指纹失灵、重则整锁报废。
面对这一痛点，派旗纳米依托自主研发的PiQnano™ S系列纳米涂层技术，为智能门锁行业提供了一套从基础防潮到全防护的分级选型方案。本文将深入解析不同应用场景下的最佳防护路径。
一、智能门锁防护的三大”杀手”
在讨论具体方案之前，我们需要先了解智能门锁PCBA线路板在日常使用中面临的主要威胁——它们往往不是单一出现的，而是协同叠加，给电子设备带来一次次的”隐形伤害”。
1. 雨水直接侵袭
安装在入户大门上的智能门锁，即使有外壳保护，雨水仍可能通过缝隙渗入内部。尤其在华南多雨地区，每年4月至9月的汛期，门锁内部湿度可达85%RH以上。雨水中的杂质离子会在PCBA表面形成导电通路，导致指纹模块误触发、电机驱动异常甚至短路烧毁。
2. 昼夜温差凝露
这是最容易被忽视的”隐形杀手”。夏季白天户外温度高达35°C以上，入夜骤降至25°C左右，门锁内部空气在降温过程中饱和析出液态水，在PCBA表面形成微细水珠——这就是凝露。凝露导致线路板表面绝缘电阻急剧下降，造成指纹模组误触发、蓝牙模块通信异常、WiFi模块间歇性断连等”软故障”。这类问题最难排查——因为白天温度回升后水珠蒸发，故障又”消失”了。
3. 沿海盐雾腐蚀
中国沿海城市（深圳、上海、青岛、厦门等）的空气含盐量远高于内陆。盐雾中的氯离子（Cl⁻）对焊点和铜箔具有强腐蚀性，长期暴露可导致线路断路或短路。根据GB/T 6461-2002《金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级》标准，沿海环境至少需要72小时以上的盐雾耐受能力才能保障长期可靠性。
二、传统防护方案的”三座大山”
面对以上三大挑战，传统防护方案存在明显的短板，成为行业进一步发展的瓶颈：
| 传统方案 | 优势 | 核心短板 | 对智能门锁的影响 |
|---|---|---|---|
| 三防漆 | 成本较低，工艺成熟 | 涂层厚25-200μm，含VOC，返修难 | 影响指纹传感器信号灵敏度，不环保 |
| 灌封胶 | 防护效果最强 | 完全不可维修，重量大 | 一旦电路故障整个主板报废，售后成本极高 |
| 壳体防水（密封圈+胶条） | 成本低 | 温变老化快，可靠性差 | 使用1-2年后密封性能急剧下降 |
行业亟需一种兼顾防护性能、不影响信号传输、环保可返修、易于量产的解决方案。

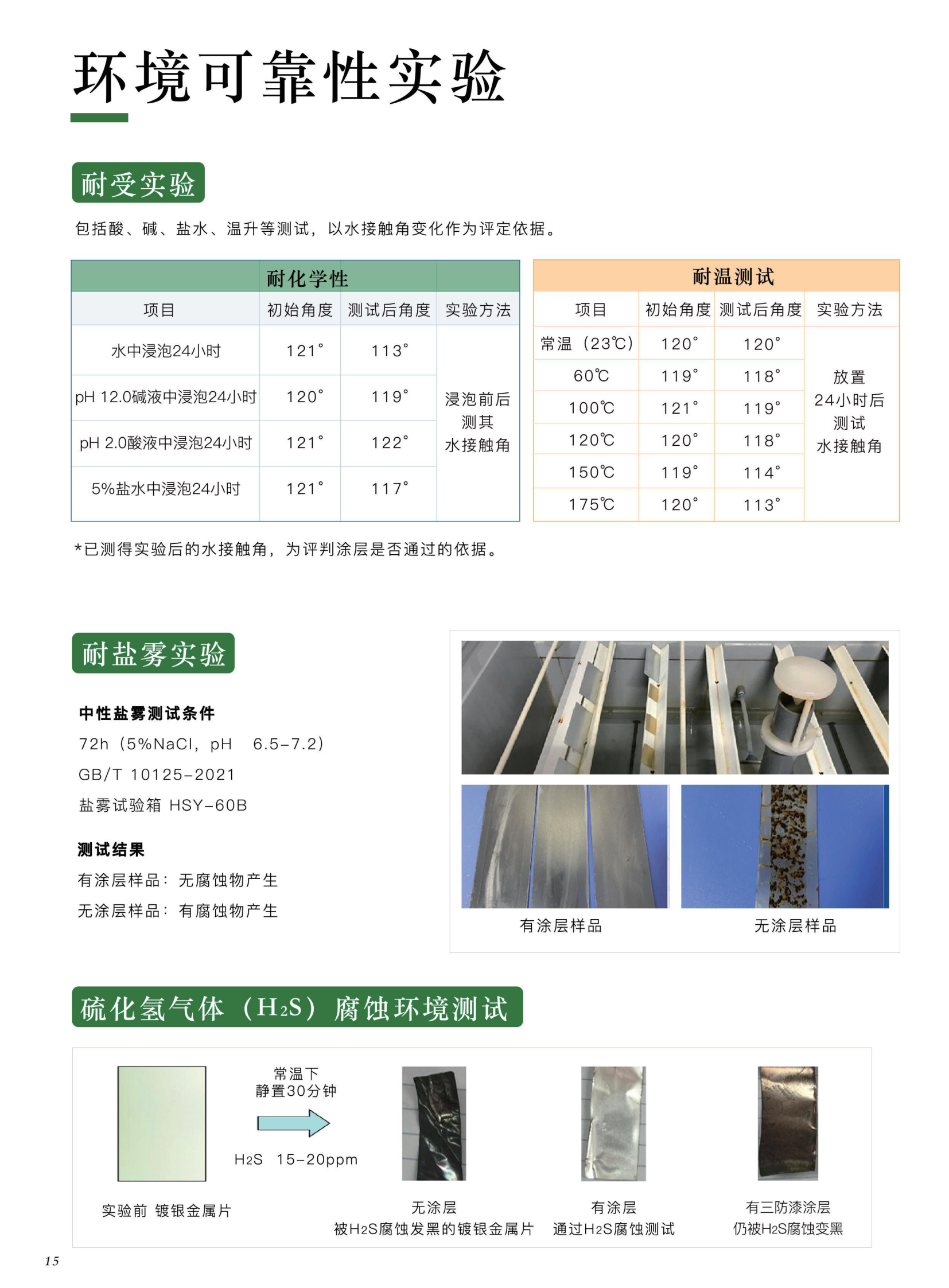

图2：S系列涂层在不同环境条件下的可靠性测试数据（盐雾/凝露/化学耐受）
三、PiQnano™ S系列：智能门锁的”量体裁衣”方案
派旗纳米S系列喷涂型纳米涂层，采用氟改性聚酯纳米材料，通过简单喷涂加适宜温度烘烤/常自干的工艺，即可在PCBA表面形成一层无色透明的纳米级防护膜。不同固含量的S系列产品，可满足智能门锁不同部件和不同防护等级的需求。
完全分级选型表
| 产品型号 | 固含量 | 膜厚范围 | 核心功能 | 推荐应用部件 | 适用环境 |
|---|---|---|---|---|---|
| S1 | 1% | 0.1-0.7μm | 基础防潮 | 指纹模组FPC排线、LED指示灯板 | 室内干燥环境 |
| S2 | 2% | 0.1-1.5μm | 防潮+防凝露 | 蓝牙/WiFi模块、触控按键面板 | 室内普通环境 |
| S4 | 4% | 0.5-2.6μm | 中效防护 | 核心主控板、电机驱动板 | 室内+半户外 |
| S5 | 5% | 0.8-3.0μm | 防潮+防凝露+防盐雾 | 全板防护（户外型） | 户外全天候 |
| S8 | 8% | 1.4-3.6μm | 高标准防潮+生活防水+防盐雾 | 全板防护（高要求型） | 户外严苛环境 |
| S10 | 10% | 2.0-4.5μm | 增强防护 | 电池触点区域、高湿环境专用 | 高湿/浸水环境 |
| S20 | 20% | 7-13μm | 高固含厚膜 | 极端环境专用件 | 极端腐蚀性环境 |
数据来源：派旗纳米技术TDS（技术说明书），膜厚测试基于ISO 2178标准，盐雾测试基于GB/T 6461-2002标准。水接触角116-123°，附着力0级，热分解温度290℃。
从S1到S20，用户可根据智能门锁的具体应用场景、成本预算和防护等级要求，灵活组合不同型号，实现”精准防护、不浪费一分防护力”。
四、实战案例：某头部智能锁品牌的S5+S8联合方案
某国内智能门锁头部品牌（年出货量超200万套），此前长期面临户外型号指纹模组凝露故障率高的困扰，售后返修率一度达到3.8%。2024年起，该品牌与派旗纳米展开深度合作，以S系列喷涂方案替代原有的三防漆工艺。
方案配置详情
| 部件名称 | 选用的S系列型号 | 工艺方式 | 防护指标 | 替换前方案 |
|---|---|---|---|---|
| 核心主控板 | S5（5%固含，0.8-3.0μm） | 喷涂 | 盐雾72h/7级 | 三防漆（25μm） |
| 指纹模组FPC | S2（2%固含，0.1-1.5μm） | 喷涂 | 防凝露+不影响灵敏度 | 密封圈防护 |
| 电池仓PCB | S8（8%固含，1.4-3.6μm） | 喷涂 | 防潮+防盐雾 | 未做防护 |
| LED指示板 | S1（1%固含，0.1-0.7μm） | 喷涂 | 基础防潮 | 未做防护 |
实施效果数据
- 售后返修率：从3.8%降至0.5%以下，降幅超过86%，大幅降低售后服务成本
- 盐雾测试：整机通过72h中性盐雾测试（NSS），达到7级判定标准（GB/T 6461-2002）
- 涂覆效率：喷涂工艺单件处理时间仅10-15秒，满负荷日产5000+件完全满足产能需求
- 返修便捷性：S5涂层可在异丙醇中浸泡5分钟完全去除，返修后重新喷涂不影响性能——这一特性是灌封胶和传统三防漆完全无法做到的
- 成本对比：综合防护成本较三防漆方案降低约15%（含返修成本节省）
五、为什么S系列喷涂工艺更适合智能门锁？
与传统的浸泡工艺相比，S系列喷涂工艺在智能门锁场景有三大不可替代的优势：
① 局部精准涂覆
智能门锁PCBA上通常有接插件、排线座、电池弹片、测试点等不能接触涂层的区域。喷涂工艺可通过工装遮蔽实现毫米级精度的选择性涂覆，确保功能性区域完全避开涂层，杜绝接触不良风险。而浸泡工艺无法实现局部防护，需要后续的人工补擦，增加了工序和不良率。
② 兼容多尺寸混流生产
智能门锁行业的一大特点是型号多、批次差异大——同一产线可能需要交替生产不同类型的门锁主控板。浸泡工艺要求为每种板型定制专用夹具，换型需要数小时。而喷涂工艺仅需调节喷枪的流量、雾化压力和喷涂轨迹等参数，即可在数分钟内适配不同尺寸和形状的PCBA，产线柔性大大提高。
③ 导热性能优异，不影响散热
S系列涂层热导率为0.88W/m·K（数据来源：派旗纳米热导率测试报告，测试方法ASTM D5470），远优于三防漆（通常低于0.2W/m·K）。对于智能门锁中集成度越来越高、发热量增大的主控芯片来说，良好的导热性意味着更稳定的运行和更长的整机使用寿命。
六、行业趋势与展望
根据中国智能家居产业联盟（CSHIA）2026年第一季度报告，PCBA防护功能已被列为智能门锁获客的十大差异化卖点之一，其重要性仅次于人脸识别和远程开锁功能。这意味着终端消费者已经开始关注产品的长期可靠性，而不仅仅是外观和功能。
同时，欧盟最新的《可持续产品生态设计法规》（ESPR，2025年全面生效）明确要求消费电子产品的可维修性大幅提升。纳米涂层方案相比灌封方案，在可维修性方面具有天然优势——这也是为什么越来越多出口欧洲的智能门锁品牌开始转向纳米涂层技术。
可以预见，未来三年内，纳米涂层将成为智能门锁行业的标准配置。派旗纳米作为浸泡式线路板防潮开创者，将持续为行业提供从S1到S20的全场景精细化防护方案，赋能更多智能门锁品牌打造真正”靠得住”的优质产品。
图3：深圳市派旗纳米技术有限公司——国家高新技术企业
关于派旗纳米
深圳市派旗纳米技术有限公司（国家高新技术企业，成立于2013年），专注于电子防护纳米涂层材料的研发、生产与产业化。核心产品PiQnano™ S系列喷涂型纳米涂层已广泛应用于智能家居、汽车电子、新能源、LED显示、无人机等领域，服务客户包括大疆、比亚迪、AOC冠捷、凯迪仕等行业头部企业。公司已通过ISO9001、ISO14001、ISO45001三大管理体系认证。
更多信息请访问：www.paiqinano.com
*本文中提及的客户案例数据已做脱敏处理。产品技术参数以最新版TDS技术说明书为准。市场数据来源于洛图科技（RUNTO）2026年Q1报告及CSHIA公开数据。*
