PCBA防护的答案，为什么是3秒？

在传统制造业的认知里，防护这件事，从来都是”慢工出细活”。给电路板做三防漆，要遮蔽、要喷涂、要进烘箱、要等固化——一整套流程走下来，少则几十分钟，多则十几个小时。工程师们早已习惯了这个节奏：防护嘛，急不得。

但派旗纳米给出的答案是：3 秒。

一块 PCBA 线路板，浸入电子防护纳米涂层剂液体，3 秒后取出，涂层在室温下快速固化，防水防潮防腐蚀的防护就完成了。不需要遮蔽、不需要烘烤、不需要漫长的等待。这不是营销话术，而是一套已经在几十个行业、上千个客户产线上跑通了的工艺。3 秒的背后，藏着一整套材料科学的逻辑。

一、3 秒能成膜，靠的是”分子自组装”而不是”等它干”

传统三防漆为什么慢？因为它靠的是”溶剂挥发 + 树脂交联”。涂上去之后，溶剂要慢慢挥发，树脂要慢慢固化，这个过程快不了。而电子防护纳米涂层剂的核心，是氟素聚合物分子在基材表面的自组装。

当线路板浸入涂层液再取出，溶剂以极快的速度挥发，聚合物分子在几秒钟内就在基材表面排列成一层致密、定向的薄膜。这个过程不需要外部加热，不需要强制固化，分子自己”排队站好”。所以 3 秒，不是缩短了固化时间，而是从根本上取消了”固化”这个环节。

成膜之后的涂层有多薄？0.8 到 13 微米——最薄的型号，比头发丝还细一百倍。但就是这么薄的一层，能让线路板泡在水里正常工作，能扛住 1000 小时盐雾。厚度从来不等于防护能力，材料的本性和成膜方式才是。

二、3 秒的背后，是”无遮蔽”带来的工艺革命

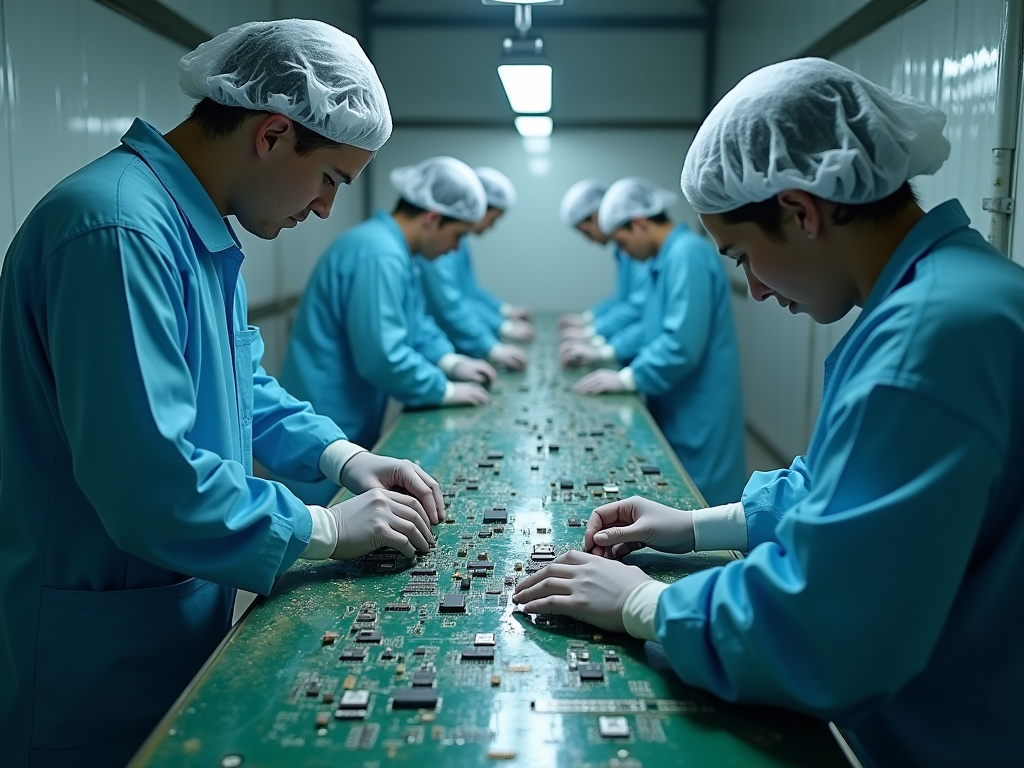

三防漆工艺里，最耗时的往往不是喷涂本身，而是遮蔽。连接器、金手指、按键、插槽——这些需要导通或需要裸露的位置，都要在喷涂前用胶带一一遮住，喷涂后再逐一揭掉。一个复杂的 PCBA，遮蔽工位可能是全流程里人工成本最高、最容易出错的环节。

而电子防护纳米涂层剂可以做到”无遮蔽浸泡”。因为涂层足够薄（微米级），而且固化后具备绝缘性，连接器、金手指这些位置的导通性几乎不受影响。更关键的是，针对确实需要精准涂覆的部位，派旗还可以通过选择性喷涂工艺，只涂需要的区域。

遮蔽环节的取消，带来的直接收益是：人工减少、良率提升、交期缩短。对一个日产几万块板的产线来说，这个环节省下来的，是实打实的成本和产能。

三、3 秒快，但防护一点不含糊

有人会担心：这么快，防护靠得住吗？答案是靠得住，而且数据可以验证。

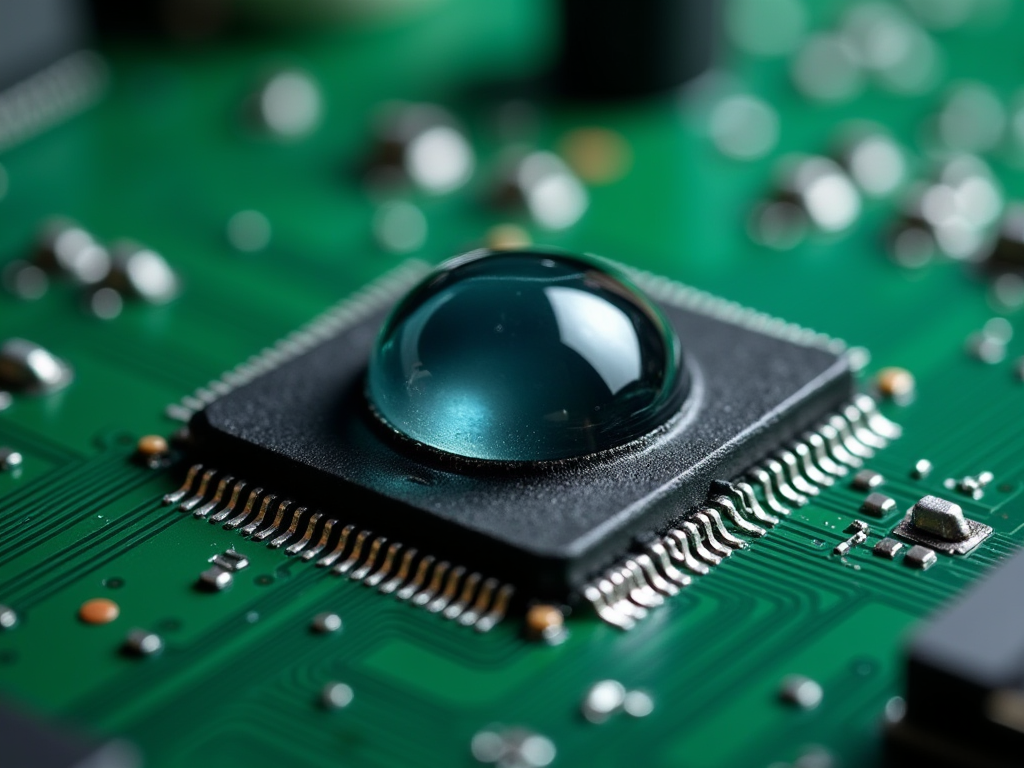

先说防水。电子防护纳米涂层剂的水接触角做到 116 到 123 度，表面能低到 10 到 20 mN/m。水珠落在涂层表面，会聚成接近球形的状态，一碰就滚走。这不是”把水挡在外面”，而是让水”根本不愿意待在上面”。实测 IPX7、IPX8 级防水可以稳定通过。

再说防潮防腐蚀。涂层在 -40℃ 到 125℃ 的温度循环下，1000 次循环后附着力保持率仍达 96%；盐雾测试 1000 小时不失效。它的油酸接触角做到 101 到 105 度，意味着连油污、汗液这类比水更难缠的污染物，也很难在表面附着。

还有耐高温。涂层的分解温度达到 272℃，远高于绝大多数电子设备的工作温度范围。硬度 20 到 25HD，附着力通过划格法 0 级（最高等级），不掉粉、不脱落。

真实数据更能说明问题。在 IPC-B-25A 标准测试板上，将涂层样品与市面上常见的三防漆做吸水率对比测试：30℃ 和 50℃ 去离子水中浸泡 24 小时后称重，派旗 S 系列涂层的吸水率明显低于对比组，而某款主流三防漆测试后出现发白、变色现象——这意味着涂层已经吸入了水分，防护性能正在退化。防潮性能还有几项硬指标可以验证：水接触角高（疏水性好）、吸水率低、耐水性好（GB/T 1733-93 标准下 35℃、83%RH、72 到 120 小时试验后稳定）、水蒸气透过率低（ASTM E96/E96M 标准）。这几项叠加起来，才是”3 秒成膜”背后真正的防护底气。

耐液体性同样经得起考验。涂层通过耐酸碱测试、耐油性测试，配合盐雾、介质耐压、双 85（85℃/85%RH）老化、热冲击、抗 UV 等一系列可靠性测试。换句话说，3 秒只是”快”，但快不等于”糙”——该有的测试，一项都没有省。

四、3 秒工艺，落到产线上意味着什么

对制造业客户而言，3 秒这个数字，翻译成产线语言，是三个直接可量化的收益。

第一是产能。传统三防漆一道工序动辄几十分钟，3 秒浸泡让防护不再是产线的瓶颈工位。第二是成本。无遮蔽工艺省掉了遮蔽材料、遮蔽人工和返工成本；常温固化省掉了烘箱的能耗——在”双碳”背景下，这本身就是一块看得见的节能账。第三是灵活性。浸泡、淋涂、喷涂多种方式都适用，无论你是打样、小批量还是大规模量产，都能找到匹配的工艺路径。

更值得说的是，这套 3 秒工艺，适用的场景远比想象中广。从消费电子、智能穿戴，到通信终端、安防消防、军事通讯，再到仪器仪表、传感与 IC 芯片、半导体、新能源、智能机器人、无人机、医疗、海事、航空——凡是 PCB 线路板需要防水防潮防腐蚀的地方，这套工艺都能用得上。

五、关于 3 秒工艺的三个常见疑问

问题一：3 秒浸泡，涂层均匀吗？均匀。因为浸泡是液体完全浸润基材表面，配合分子的自组装特性，涂层在微观尺度上是致密均匀的。相比喷涂可能出现的边角遗漏，浸泡反而在覆盖完整性上更有优势。

问题二：这么快干，会不会涂层和基材结合不牢？不会。涂层与 PCB 基材之间形成的是化学键合，而不是简单的物理吸附。结合强度高，附着力 0 级，热胀冷缩时涂层跟随基材一起伸缩，不会像厚涂层那样因膨胀系数差异产生微裂纹。

问题三：3 秒工艺对连接器导通有影响吗？微米级涂层对导通性影响极小，配合选择性喷涂或精准遮蔽工艺，可以做到导通部位零影响。这也是为什么它可以实现”无遮蔽”——因为需要导通的地方，本身就不需要费力去遮。

问题四：小批量打样也能用吗？能。浸泡工艺对设备要求不高，小到一个烧杯、一个夹具就能完成打样验证；等进入量产，再切换到自动化浸泡线或选择性喷涂设备，工艺参数可以平滑迁移，不存在”打样和量产两张皮”的问题。

六、无氟方向，同样适用 3 秒逻辑

值得关注的是，针对欧盟 PFAS 限制的长期趋势，派旗纳米正在推进无氟超疏水型电子防护纳米涂层剂的研发。无氟系列 G-7、Z-2 具备自修复性能，盐雾测试 168 到 240 小时完好，耐高低温表现稳定。无论含氟还是无氟路线，”分子自组装 + 快速成膜 + 常温固化”的工艺逻辑是一脉相承的——3 秒，不是某个配方的专利，而是一套材料科学方法论的结果。

回到开头那个问题：PCBA 防护的答案，为什么是 3 秒？因为当材料科学足够成熟，防护这件事，本来就不该是产线上那个最慢、最贵、最容易出错的环节。3 秒，是电子防护纳米涂层剂用分子级的技术，给制造业交出的一个反直觉、却经得起产线验证的答案。它重新定义了效率与可靠性之间的关系，让”快”和”稳”第一次站在了同一边。

---
