一组数字引发的追问

一组数字引发的追问

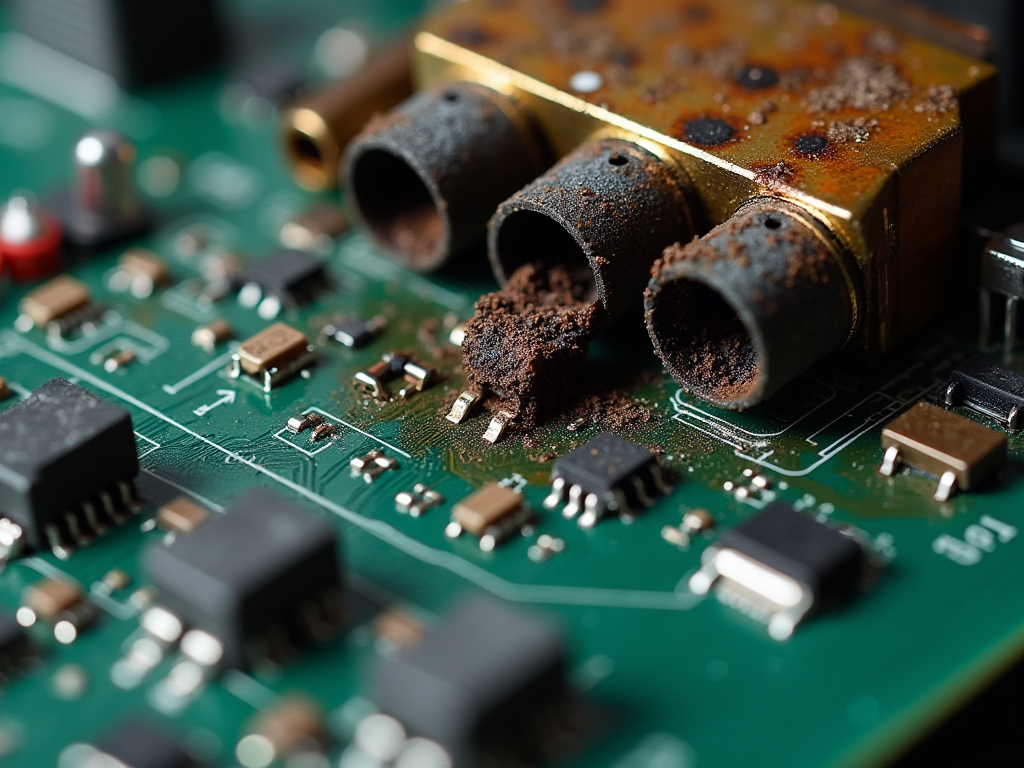

6.2%和0.3%。前者是某户外电源板使用传统三防漆方案三个月后的客诉率，后者是同一产品切换纳米涂层方案在同周期内的客诉率。两个数字之间隔了20倍——而分隔它们的，是一层厚度仅3微米、肉眼几乎看不见的透明薄膜。

这个差距不是实验室理想条件下的理论推演，而是发生在东莞一条真实产线上的实测对比。喷涂产线换成了浸泡槽，烘箱等待在工艺流程图上被划掉，四个工人减到两个，日产出却翻了四倍。

一块PCBA电路板的防护问题，困扰了电子制造业整整四十年。从丙烯酸到聚氨酯，从有机硅到UV固化，工程师们尝试了各种化学配方和施工工艺，试图把潮湿、盐雾、凝露、腐蚀性气体阻挡在电路板之外。但真实世界的工况远比实验室复杂——热胀冷缩、机械振动、温度交变、湿热循环，每一种应力都在无声地撕裂涂层与基材之间的界面。

问题从来不是”要不要做防护”，而是”为什么做了防护还是防不住”。

一、四十年的困局：厚度换防护，界面在背叛

要理解纳米涂层为什么是质变，先要看清楚传统方案的边界在哪里。

三防漆的防护逻辑本质上是物理阻隔——在PCB表面形成一层致密的聚合物膜，把外部环境中的水汽、盐雾、腐蚀性气体挡在外面。这个逻辑在静态条件下是成立的：只要涂层没有破损，水分子就无法直接接触金属导体。

但电路板从来不是静态运行的。

每一次上电、每一次断电、每一个昼夜温差、每一个季节更替——PCB基材（FR-4，热膨胀系数约14-16 ppm/℃）和涂层（丙烯酸CTE约70-120 ppm/℃，聚氨酯约50-80 ppm/℃）之间的热膨胀系数差异都在制造微小的界面位移。一层30微米厚的三防漆涂层，在85℃高温和-40℃低温之间经历一次循环，涂层与基材界面产生的剪切应力可以达到兆帕级别。经过数百次这样的循环后，界面微裂缝几乎不可避免。

裂缝一旦形成，防护就名存实亡。水分子直径约0.27纳米，而微裂缝宽度在数十微米量级——相当于一个足球场的门对一个乒乓球敞开。更致命的是，水分子一旦进入界面，就会在涂层和基材之间形成液膜。在电场驱动下，铜离子从阳极溶解并穿过液膜向阴极迁移，生成枝晶状导电沉积物。一根枝晶跨接了两个相邻焊盘，短路就发生了。

传统三防漆的困局在于：它用厚度来换取防护效果，但厚度本身又加剧了界面热失配。这种内在矛盾决定了它的防护天花板。

二、化学键合：把”盖在表面”变成”锁在一起”

传统三防漆和PCB基材之间是什么关系？是范德华力——分子间的微弱吸引力，叠加一些机械互锁效应。涂层固化后收缩，像一层保鲜膜包裹住电路板表面。它的附着力完全依赖涂层内聚力和表面粗糙度带来的机械咬合。

纳米涂层的底层逻辑完全不同。

PiQnano™氟改性聚酯纳米涂层的分子结构经过精密设计：分子链的一端含有高极性基团（如羟基、羧基），能够与PCB基材表面（铜焊盘表面的氧化层、阻焊层、FR-4环氧树脂）形成稳定的化学键合——不是范德华力的”挨着”，而是化学键的”锁住”。分子链的另一端则排列着含氟链段，氟原子是元素周期表中电负性最强的原子，使其表面能极低。疏水疏油——水和油都无法在表面铺展。

这不是”更粘的三防漆”，而是一种全新的分子设计逻辑：一端锚定基材，一端排斥液体，两者之间是柔性的聚酯链段提供机械缓冲。

这个设计的工程效果是颠覆性的：

第一，涂层可以极薄。因为防护不靠物理厚度，3-5微米就足够。这意味着热膨胀系数差异带来的界面应力被极大消减——涂层越薄，应力越小。3微米的纳米涂层产生的界面应力，不到30微米三防漆的十分之一。

第二，界面不会背叛。化学键合意味着涂层不是”覆盖”在表面，而是”锚定”在表面。即使经历数百次-40℃至+125℃的冷热冲击循环，界面依然稳定。这在实验室数据中得到了印证：双85/85℃/85%RH条件下1000小时老化后，纳米涂层样品的绝缘电阻维持率超过95%，而传统三防漆样品在同一测试条件下涂层起泡、界面剥离，绝缘电阻下降了2-3个数量级。

第三，浸泡工艺成为可能。涂层够薄、够均匀、无需遮蔽——这三个特性叠加，催生了彻底不同于喷涂的新工艺路线。整板浸泡3秒，提拉后室温3分钟表干。全程不需要烘箱，不需要UV固化，不需要手工遮蔽连接器。防护从”手艺活”变成了”标准化工序”。

三、产线的算账逻辑：从”一天1200片”到”一天4800片”

技术原理讲得再多，最终要在产线上见真章。

传统三防漆喷涂产线的成本结构大致是这样的：人工遮蔽（连接器、按键、插槽、触点）占两个工位，喷涂和UV检测占一个工位，烘箱固化等待40-60分钟。一条线四个工人，满负荷运转日产约1200片。如果算上遮蔽胶带耗材、溶剂回收、废气处理、质检抽样的损耗，单板防护成本中”非涂层材料”的部分占了相当比例。

切换到纳米涂层浸泡工艺后，成本结构发生了根本变化：

人工减半。不需要遮蔽——3-5微米的涂层厚度远低于连接器触点的设计容差，公母配插时自然破除涂层形成电接触，不影响导通性能。两个遮蔽工位直接被砍掉，一条线从四人工减到两人工。

时间归零。不需要烘箱固化。涂层溶液中的水分在室温下3分钟内自然蒸发，留下交联固化的纳米级薄膜。没有固化等待时间，产线从”串行等待”变成了”连续流动”。

产能翻四倍。从日产1200片跃升至4800片。不是机器更快，而是瓶颈工序被消除了。老工艺的瓶颈在固化等待，新工艺的瓶颈变成了最上游的贴片速度——这才是真正的产线效率提升。

一致性提升。喷涂最大的品控问题是人为因素——喷枪距离、角度、移动速度、涂层厚度均匀性，全部依赖操作工的经验和手感。浸泡工艺是物理级的均匀：液体在表面张力和毛细作用下自动覆盖每一处表面，包括BGA底部、QFN侧壁、细小缝隙——这些是喷涂永远够不到的地方。

环保清零。全水基配方，零VOC。没有苯类、酮类、酯类有机溶剂，不需要防爆车间，不需要废气回收装置，工人不需要防毒面具。对于面临越来越严格环保监管的制造企业来说，这是一个非技术但极为现实的决策因素。

四、谁已经在用？——三个行业的真实反馈

户外LED显示屏。华南某头部LED屏企在沿海高盐雾区域的户外显示屏模组上，对纳米涂层和传统三防漆做了为期六个月的现场对比测试。结果：三防漆防护模组在第三个月开始出现零星死灯，拆解后发现焊盘腐蚀和离子迁移痕迹；纳米涂层模组六个月零故障。现在纳米涂层已被列入该企业户外产品的供应商准入标准——写入合同，不是建议。

汽车电子。华东一家Tier 1供应商在车载域控制器上导入了纳米涂层方案，原因是原三防漆方案在冷热冲击1000循环后界面失效的概率已经无法满足主机厂新的可靠性要求。汽车电子不是消费电子——安全件的一个失效可能导致召回。当可靠性标准从85℃/85%RH/500小时提高到1000小时甚至更长，传统三防漆的物理瓶颈就暴露了。

新能源储能。一家头部储能系统集成商对其户外柜体中的BMS电池管理板和通信控制板做了长达三年的现场跟踪。数据显示：纳米涂层方案的三年累计故障率为1.7%，而传统三防漆方案的同期故障率为4.5%——纳米涂层将故障率压低了62%。考虑到储能柜体通常部署在偏远站点，单次现场维修的综合成本（差旅、停机、人力、备件）可能高达数千元——降低62%的故障率意味着直接的成本削减和客户信任积累。

五、为什么是现在？——产业升级的时间窗口

纳米涂层不是今年才出现的技术。氟改性聚酯、有机硅纳米、等离子体涂层——学术界和产业界的探索至少可以追溯到十年前。但为什么大规模产业化发生在最近两三年？

三个因素在同时作用：

一是标准在升级。消费电子的生命周期2-3年，一块板子在这个周期内不失效就算合格。但工业设备、新能源、汽车电子的质保期是5-8年，甚至10年。防护方案必须从”撑过质保期”升级为”全生命周期可靠”。当客户开始要求双85/2000小时、冷热冲击2000循环——这些测试标准本身就是对传统三防漆的死刑判决。

二是工艺在成熟。十年前纳米涂层还停留在实验室旋涂阶段，一片一片手工制备。今天全自动浸泡产线已经可以做到每分钟处理数十片PCB，产能和一致性达到了规模制造的临界点。当一条浸泡线的日产能超过四条喷涂线，产线投资回报率就不再是技术部门要论证的问题，而是财务部门要计算的问题。

三是认知在跨越。电子制造业对防护的理解正在从”隔水”转向”界面工程”——不是把水挡在外面，而是让水在表面无法立足。这种认知转变需要时间，但一旦头部企业完成切换，行业跟随将是加速的。

六、结语：3微米的答案

三防漆做了四十年，解决的问题和制造的问题一样多。它的厚度是它最大的武器，也是它最大的软肋。厚才能防，厚又导致热失配，热失配带来界面失效，界面失效最终让防护归零——这是一个无法在原有技术路线上打破的逻辑闭环。

纳米涂层的本质突破在于：它不跟三防漆比厚度，而是换了一条赛道——从物理覆盖进入化学键合，从”盖在表面”进入”锁在一起”。3微米不是缩减，是重构。

6.2%和0.3%之间，差的不是工艺优化，是底层范式的转换。

浸泡式线路板防潮开创者 · PiQnano™纳米涂层
3秒浸泡 · 3分钟固化 · 3-5微米极致防护
化学键合界面 | 零VOC环保配方 | 宽温域长期可靠

技术咨询：李工 18665802555
深圳市派旗纳米技术有限公司 | 国家高新技术企业
