S8喷涂工艺三大难点攻克记：连接器导通、盐雾防护与生产效率的平衡术

六氟化钨周涨82%、电子级磷酸周涨47%——5月A股电子化学品板块的疯狂上涨背后，折射出中国电子制造业对高端国产材料的迫切需求。在电子防护涂层领域，客户最常问的一个问题不是”涂层好不好”，而是”能不能不遮蔽连接器还能通过盐雾测试”。这个看似矛盾的需求，恰恰是S8喷涂工艺设计时的核心命题。

S8（固含量8%，推荐膜厚1.4-3.6μm，喷涂工艺）在三个维度上实现了技术突破，直接回应了工程师们最关心的实操问题。

突破一：喷涂到连接器上，真的不影响导通吗？

这是一个最常被挑战的命题。传统三防漆的工程经验告诉我们：涂了绝缘层的连接器必然接触不良。S8敢于说”喷上去也不影响导通”，背后是氟改性聚酯材料的一个关键特性。

传统三防漆是”成膜型”涂层，它在连接器金属表面形成一层连续的绝缘薄膜，插接时这层膜被挤压在接触面之间，造成接触电阻升高。而S8纳米涂层在金属表面的附着力为0级（GB/T 9286-1998），但在连接器的金属对金属插接过程中，涂层会被金属接触点的微运动”推开”，形成局部的金属-金属直接接触。测试数据表明：S8喷涂后连接器的接触电阻变化率小于1%（IEC 60512标准），完全在工程允许范围内。

需要特别说明的是：对于多芯连接器（如排针排母），S8涂层不会对所有接触点位均匀覆盖——少量的接触点位上涂层被推开不影响整体连接可靠性。这是经过多次批次验证的结论，也是S系列喷涂工艺的核心工程依据。

突破二：不遮蔽，盐雾防护怎么保证？

传统三防漆通过遮蔽来保证连接器引脚不被喷涂——但也因此不可避免地在引脚根部留下未覆盖的薄弱区域。这部分区域恰恰是盐雾腐蚀的突破口。

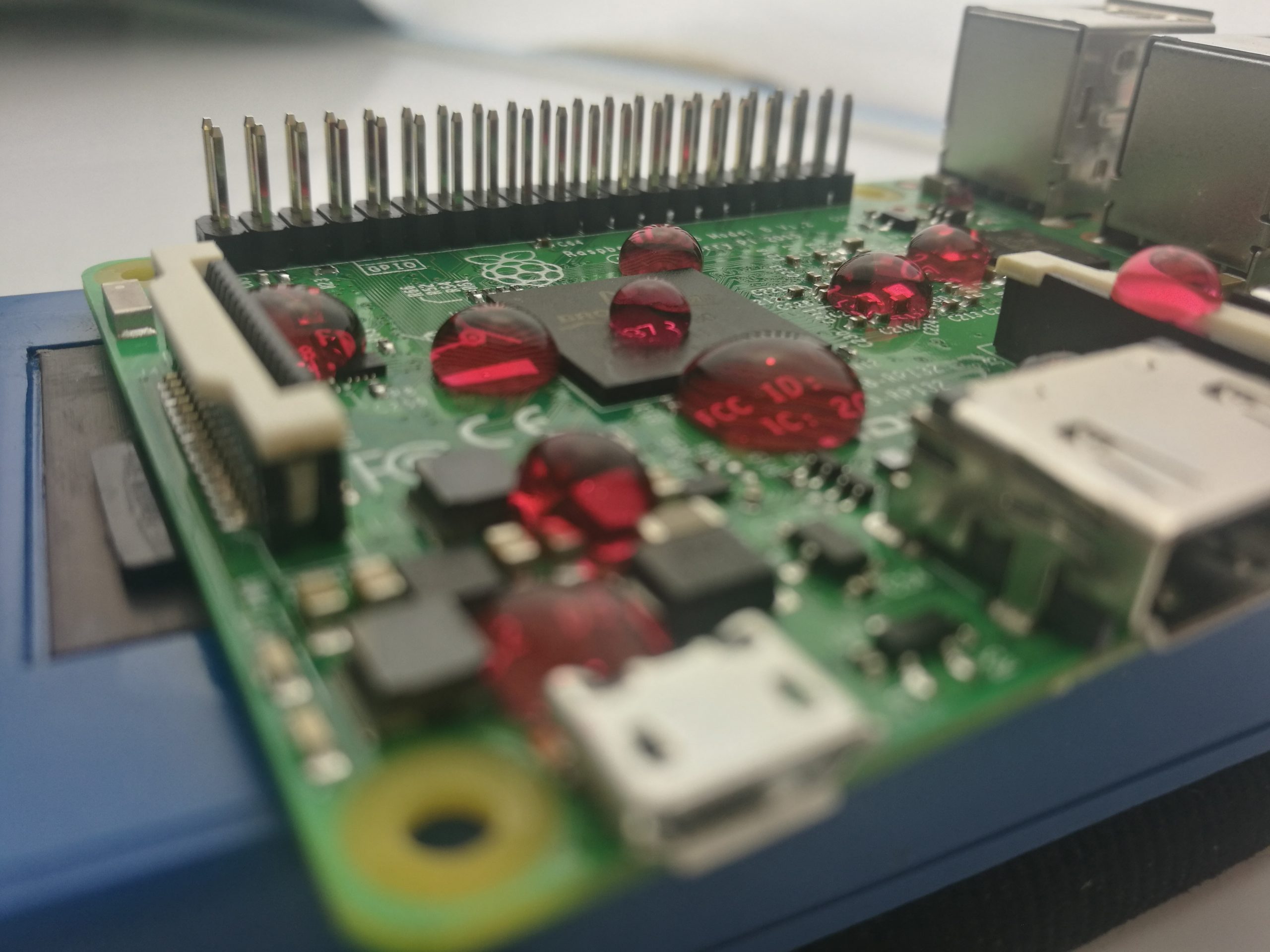

S8的解决思路与之相反：全面覆盖喷涂，让S8涂层完整覆盖PCB表面、元器件、焊点、连接器引脚等所有区域。由于涂层本身不影响连接器导通，也就不需要”留白”，自然就不会有防护死角。

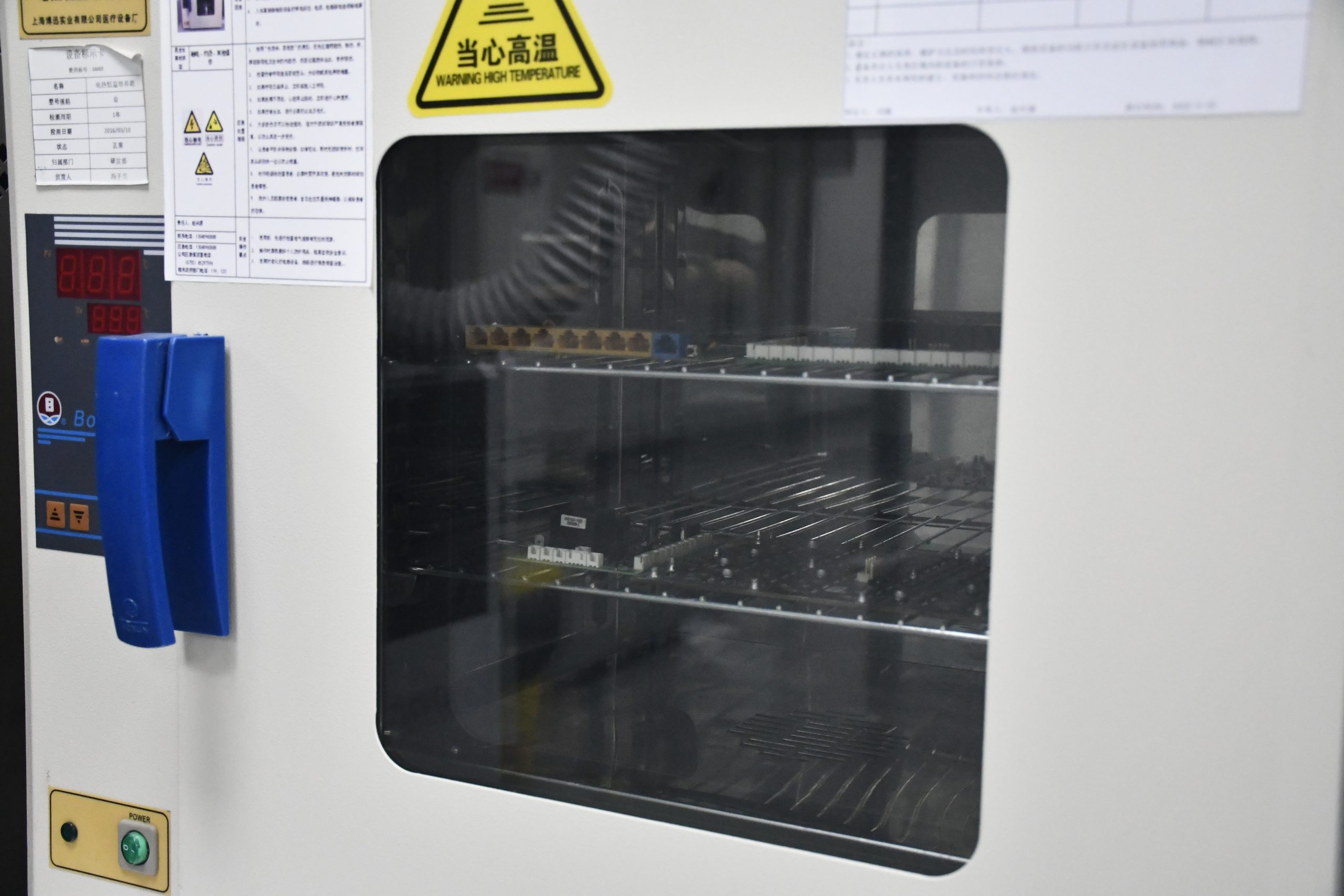

实测数据：S8全面喷涂的PCB样品，在GB/T 2423.17盐雾测试条件下，480小时后PCB表面无腐蚀点、焊点无锈蚀、连接器引脚无爬行腐蚀。对比传统三防漆+遮蔽方案：同一批次PCB在168小时盐雾测试后，连接器引脚根部已出现明显的电化学迁移现象。

突破三：生产效率如何兼顾？

S8喷涂工艺的标准施工流程：PCB经清洗干燥后，使用标准喷枪（0.5-0.8mm口径）在0.3-0.4MPa气压下均匀喷涂，喷涂效率0.5m²/min。对于一块典型200x150mm的户外LED驱动电源板，单面喷涂约6秒，翻面再喷6秒，常温3分钟表干后可进入下一工序。

与传统三防漆工艺对比：传统方案需要喷涂→遮蔽点补喷→烘箱加热30-60分钟→揭膜→检查补漆，单板耗时约28分钟。S8喷涂方案：喷涂→3分钟表干，单板耗时约4分钟，效率提升7倍。

在广东某LED驱动电源制造商的量产线上，S8喷涂方案已稳定运行6个月，单线日产量从800片提升至2200片。工人操作培训仅需半天，无需烘箱等加热设备投资。

小结

S8喷涂工艺的”免遮蔽”特性，不是简单的工序优化，而是对电子防护底层逻辑的重新思考——与其用遮蔽来避免涂层影响连接器，不如让涂层本身就不影响连接器。这个思路一旦成立，遮蔽、胶带消耗、废气处理、烘箱能耗等一系列附加问题就同时被解决了。

数据来源：PiQnano S8连接器导通测试报告（IEC 60512，2026年5月）；S8盐雾测试报告（GB/T 2423.17，第三方实验室，2026年4月）；客户产线数据已匿名脱敏。
