S系列纳米涂层全解析：从S1到S20的梯度配方设计与场景匹配指南

许多工程师在初次接触纳米涂层时，会问一个很实际的问题：”我的产品该选哪个型号？”

PiQnano S系列覆盖固含量1%到20%的广阔梯度，膜厚从0.1微米到13微米，工艺兼容浸泡和喷涂两套路线。这种丰富度不是为了炫技，而是因为电子产品的形态、工作环境、防护等级要求千差万别——一块充电器PCBA和一块车规BMS板，对涂层的需求几乎是两个维度。

我们以真实的工程选择逻辑为线索，梳理S系列各型号的匹配原则和典型应用。

S1-S2：极致轻薄的基础防护

S1（固含量1%，膜厚0.1-0.7μm）和S2（2%，0.1-1.5μm）是S系列中最轻量级的两个型号。膜厚在亚微米级别，几乎不增加PCB重量和厚度，对元器件的散热和电气性能影响极小。

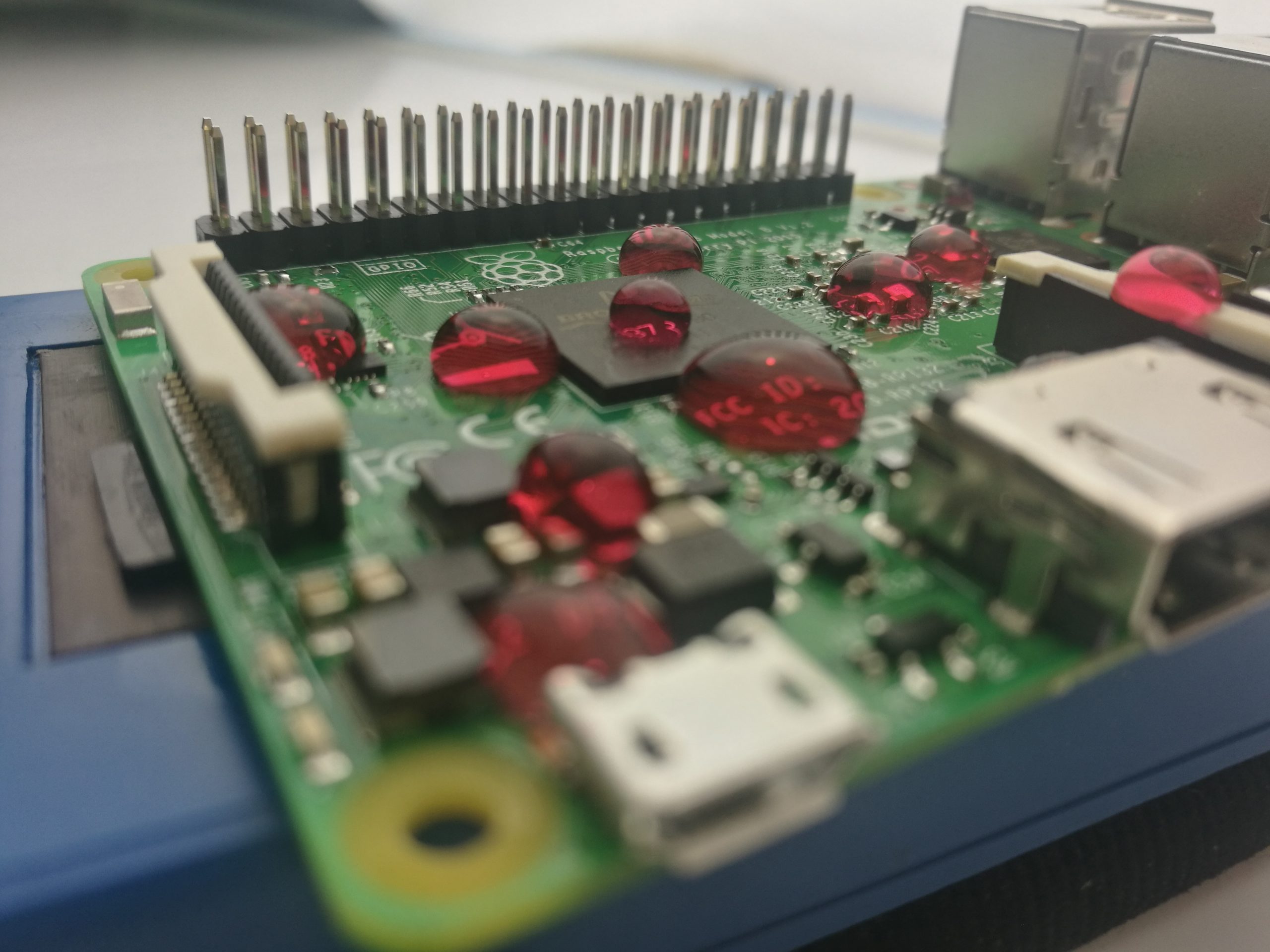

适用场景：消费电子产品的基础防潮保护。例如蓝牙耳机充电仓的PCBA、智能手表的主板、传感器模组等。这些产品通常工作在室内环境，偶有凝露或轻度水溅风险，不需要高等级防水，但需要基础的防潮保护以避免电路因高湿环境而失效。

推荐工艺：S1/S2均推荐浸泡工艺。3秒浸泡即可完成全覆盖，3分钟常温固化，效率极高。

典型客户反馈：某TWS耳机品牌在充电仓PCBA上使用S2浸泡方案后，出厂良率从98.2%提升至99.6%，湿热老化测试（60℃/90%RH，240h）通过率从92%提升至99.8%。

S4-S5：高性价比的主力防护

S4（4%，0.5-2.6μm）和S5（5%，0.8-3.0μm）是S系列中最受欢迎的型号。膜厚在1-3μm区间，兼顾了防护性能和经济性，也是与市场上传统三防漆方案进行成本对比的最佳切入点。

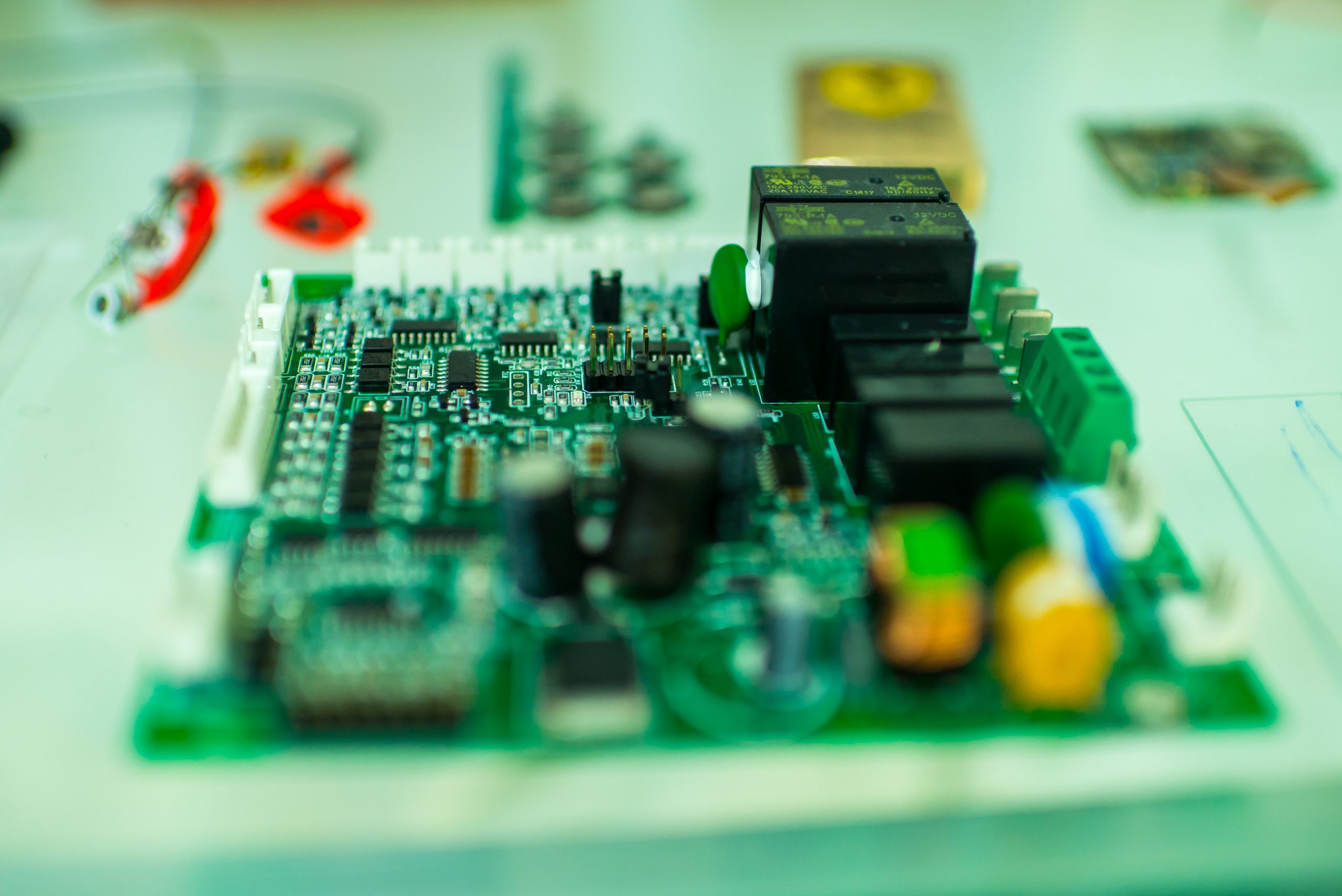

适用场景：S5浸泡工艺特别适合室内场景大批量PCBA的防护处理——通信设备电源板、BMS主板、消费电子主控板、家电控制板等。单板防护工序耗时仅约4分钟（浸泡3秒+固化3分钟），较传统三防漆22分钟效率提升约5倍。

关于连接器导通问题：S5浸泡后连接器接触电阻变化率小于1%（IEC 60512测试），这是与三防漆方案的本质差异——三防漆必须遮蔽连接器，遮蔽不彻底会导致导通不良，遮蔽太严又浪费工时，S5完全不存在这个矛盾。

S8-S10：严苛环境的重型防护

S8（8%，1.4-3.6μm）和S10（10%，2.0-4.5μm）是为户外高湿、盐雾腐蚀、极端温变等严苛环境设计的型号。厚度增加带来更强的物理阻隔能力，喷涂工艺则赋予其灵活覆盖大型和异形组件的能力。

S8典型场景：户外LED驱动电源、通信基站电源、光伏逆变器控制板。盐雾测试480h+（GB/T 2423.17），双85测试1000h绝缘电阻稳定在10^8Ω以上。S8采用喷涂工艺，喷到连接器上不影响导通，可全面覆盖不留死角。

S10典型场景：车规级电子控制单元、新能源汽车BMS主板、极端环境传感器。耐盐雾达到1000h+，覆盖整车IPX8/PX9防护等级要求。

S8和S10的另一个独特优势是热导率0.88W/m·K。对于大功率户外设备（如LED驱动电源输出段MOS管区域），涂层导热性能直接影响元器件工作温度。传统三防漆0.15-0.25W/m·K的热导率相当于在发热元件表面加了一层”保温膜”，S8/S10则大幅降低了这一负面影响。

S20：特殊场景的定制化方案

S20（20%，7-13μm）是S系列中膜厚最高的型号，适用于水下设备、深海探测仪器、化工环境等极端场景。采用刷涂或厚膜喷涂工艺，一次成膜即可达到12μm以上防护厚度。由于膜厚较高，S20的热导率和柔性会有相应变化，需要在具体产品上验证适配性。

选型决策框架

面对S系列的丰富选择，客户可以按照以下逻辑快速判断：先确定产品是室内还是户外环境，再评估盐雾和凝露风险等级，然后根据产量规模选择浸泡或喷涂工艺，最后对照膜厚范围匹配具体型号。派旗纳米的FAE团队也可根据客户提供的PCB样品和工况参数，在24小时内给出推荐方案和样品测试数据。

数据来源：PiQnano S系列产品规格表（2026年版）；IEC 60512电气连接器测试标准；GB/T 2423.17盐雾测试方法。客户数据已匿名脱敏处理。
