零VOC时代来临：PiQnano S8纳米涂层如何推动电子防护工艺绿色升级
2026年，全球环保法规对VOC排放的限制进入新阶段。欧盟PFAS限制提案进入最终审议阶段，中国《挥发性有机物无组织排放控制标准》全面实施。传统溶剂型三防漆——其VOC含量通常在40%-70%之间——面临越来越大的合规压力。与此同时，A股半导体材料板块5月涨幅达19.79%，电子化学品国产替代进程加速。电子防护行业正在经历一场从”能用就好”到”绿色高性能”的深刻变革。

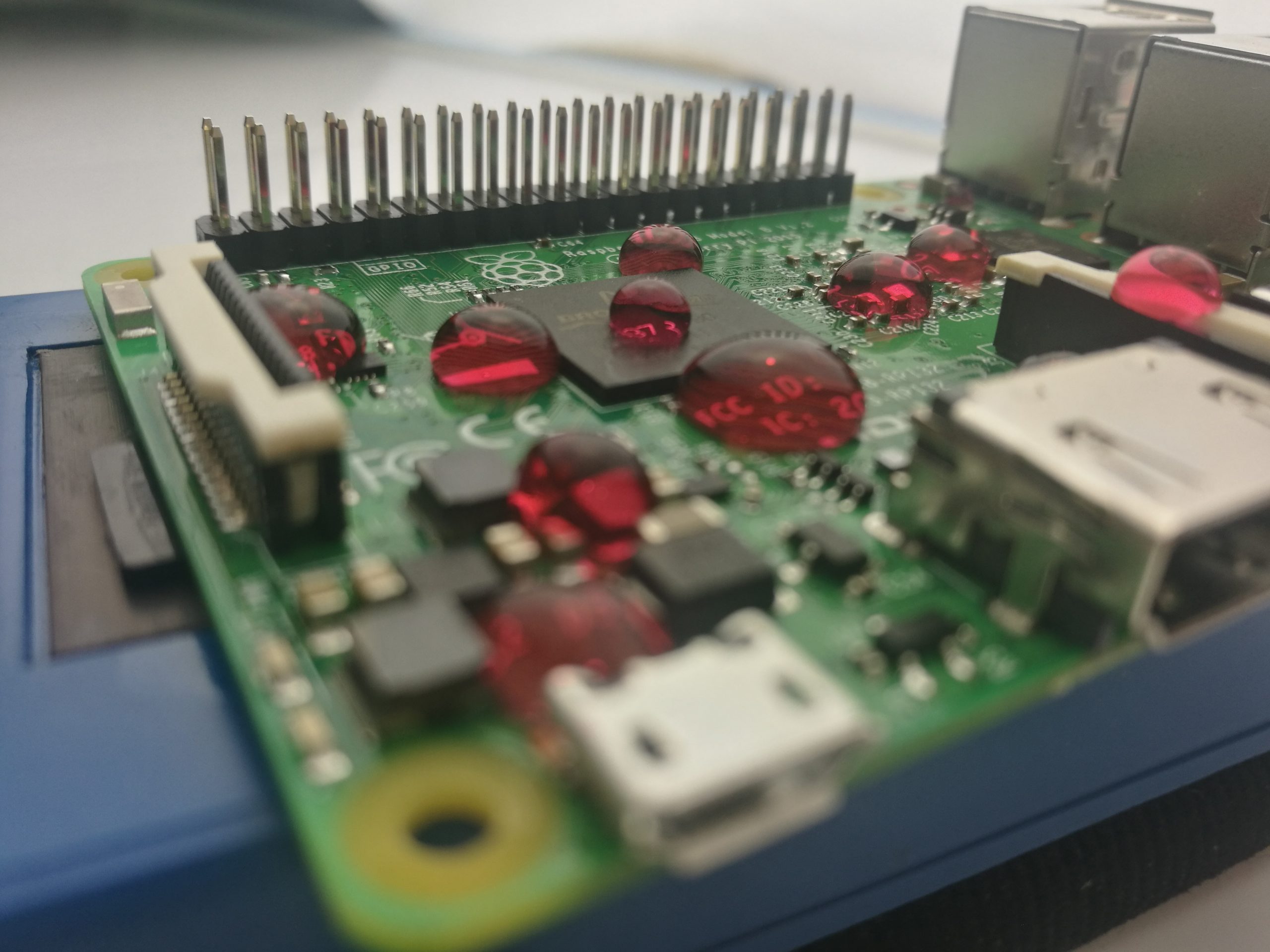

派旗纳米PiQnano S8纳米涂层（固含量8%，膜厚1.4-3.6微米）是S系列中面向户外高湿、盐雾严苛环境的主力型号。其零VOC配方、常温快速固化、省去遮蔽工序三大特点，正在重新定义电子防护的绿色标准。
S8 vs 传统三防漆：性能全面对比
| 对比维度 | PiQnano S8纳米涂层 | 传统丙烯酸/聚氨酯三防漆 |
|---|---|---|
| 膜厚 | 1.4-3.6μm（纳米级） | 30-200μm（微米级） |
| VOC含量 | 0% | 40%-70% |
| 固化方式 | 常温3分钟表干 | 加热固化30-60分钟 |
| 遮蔽需求 | 无需遮蔽 | 必须手工遮蔽连接器/散热器 |
| 水接触角 | 116-123度（超疏水） | 80-95度（普通疏水） |
| 热分解温度 | 290度 | 150-200度 |
| 热导率 | 0.88W/m·K | 0.15-0.25W/m·K |
| 附着力 | 0级（最高等级） | 1-2级 |
| 盐雾测试 | 480h+（S5可达480h+） | 200-500h |
| 工艺效率 | 0.5m²/min喷涂 | 0.3-0.4m²/min喷涂 |
省去遮蔽工序的工程经济学
传统三防漆作业中最耗时的环节并非喷涂本身，而是遮蔽。以一款典型通信基站电源板为例，人工遮蔽连接器、散热器、测试点等区域，需2名熟练工人耗时约15分钟。如果日产1000块板，仅遮蔽工序就要消耗500个人工时。
S8喷涂后不影响连接器导通性能，彻底取消了遮蔽工序。派旗纳米实验室测试数据表明，S8喷涂后的连接器接触电阻变化率小于1%，完全满足IEC 60512电气连接器标准要求。

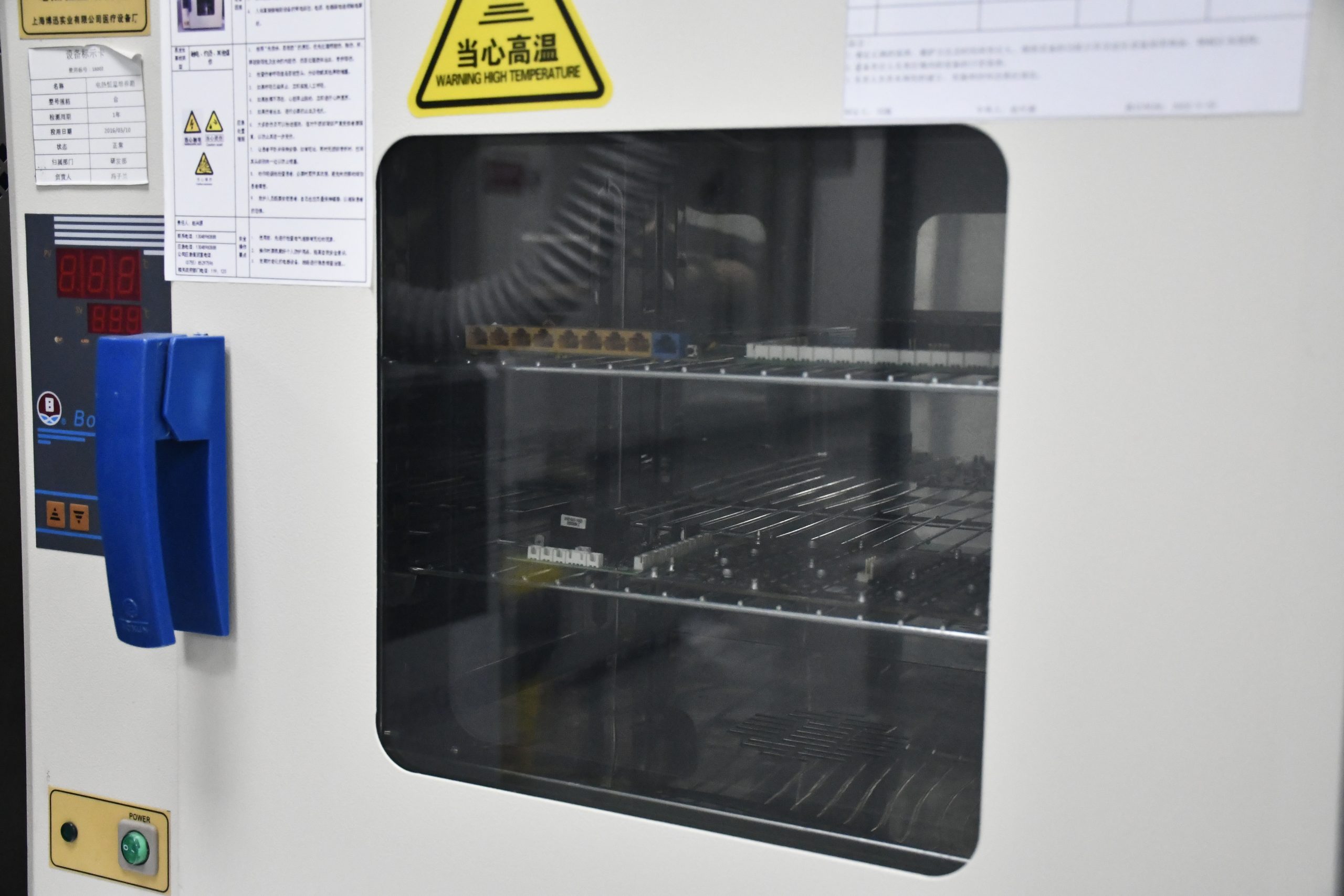

除省去遮蔽外，S8常温3分钟固化的特性也带来了产线效率的提升。传统三防漆需要烘箱加热固化30-60分钟，占用产线烘道空间和能耗。S8无需加热设备，可在线完成固化，不设瓶颈。
零VOC的合规价值
随着环保监管趋严，VOC排放正在成为电子制造企业的显性成本。一套满足国标要求的VOC废气处理系统（RTO/催化燃烧）投资在100万至500万元之间，年运维成本20-50万元。选择零VOC的S8纳米涂层，企业可直接省去这一投资，同时规避因VOC排放超标带来的停产风险和行政处罚。
在出口方面，欧盟REACH法规对SVHC（高关注物质）的限制清单持续扩充，PFAS限制提案如获通过将影响含氟传统三防漆的使用。S8采用氟改性聚酯体系，在环保合规方面具有先发优势。
数据来源：PFAS限制提案（ECHA，2026年审议阶段）；中国《挥发性有机物无组织排放控制标准》（GB 37822-2019）；PiQnano S8第三方检测报告（附着力GB/T 9286-1998，水接触角GB/T 30693-2014）。
