AI算力革命催生电子防护新标准：PiQnano S系列纳米涂层技术全解析
2026年5月20日，英伟达发布FY2027 Q1财报，营收816亿美元（同比+85%），数据中心业务单季752亿美元（+92%）。管理层预测到2030年AI行业年度开支将达3万亿至4万亿美元，Vera Rubin芯片下半年量产出货，推理吞吐量比Blackwell高35倍。与此同时，A股半导体材料板块一周涨幅达19.79%，科创50指数创历史新高。
算力基础设施的爆发式增长，直接推高了电子组件的防护需求。AI服务器、GPU模组、边缘计算节点——每一块PCB都需要在复杂环境中长期稳定运行。PiQnano S系列纳米涂层，正是为这一时代需求而生的技术方案。
S系列产品矩阵：分级防护精准匹配
S系列基于派旗纳米自主研发的氟改性聚酯纳米涂层材料技术，通过调整固含量实现从1%到20%的梯度覆盖，膜厚横跨0.1微米至13微米。每一款型号都对应了特定的应用场景与工艺需求。
| 型号 | 固含量 | 膜厚范围 | 推荐工艺 | 推荐场景 | 核心优势 |
|---|---|---|---|---|---|
| S1 | 1% | 0.1-0.7μm | 浸泡 | 精密元器件基础防潮 | 极薄涂层，几乎不增加重量 |
| S2 | 2% | 0.1-1.5μm | 浸泡 | 消费电子防潮防凝露 | 性价比最优的基础防护 |
| S4 | 4% | 0.5-2.6μm | 浸泡/喷涂 | 室内PCBA通用防护 | 兼顾成本和性能 |
| S5 | 5% | 0.8-3.0μm | 浸泡 | 室内PCBA/连接器/BMS | 3秒浸泡3分钟固化，无需遮蔽 |
| S8 | 8% | 1.4-3.6μm | 喷涂 | 户外高湿/盐雾/LED驱动 | 厚度提升，喷涂不影响连接器导通 |
| S10 | 10% | 2.0-4.5μm | 喷涂 | 极端户外/车规/1000h+盐雾 | 最高防护等级 |
| S20 | 20% | 7-13μm | 喷涂/刷涂 | 极端环境超厚防护 | 特殊场景定制 |
S系列全线的核心优势在于：浸泡工艺3秒完成覆盖、3分钟常温固化，无需烘箱；喷涂工艺施工效率达0.5m²/min，且喷涂到连接器上也不影响导通性能。传统三防漆必须手工遮蔽连接器、散热器等区域，S系列彻底省去了这一工序。
技术参数背后的工程价值

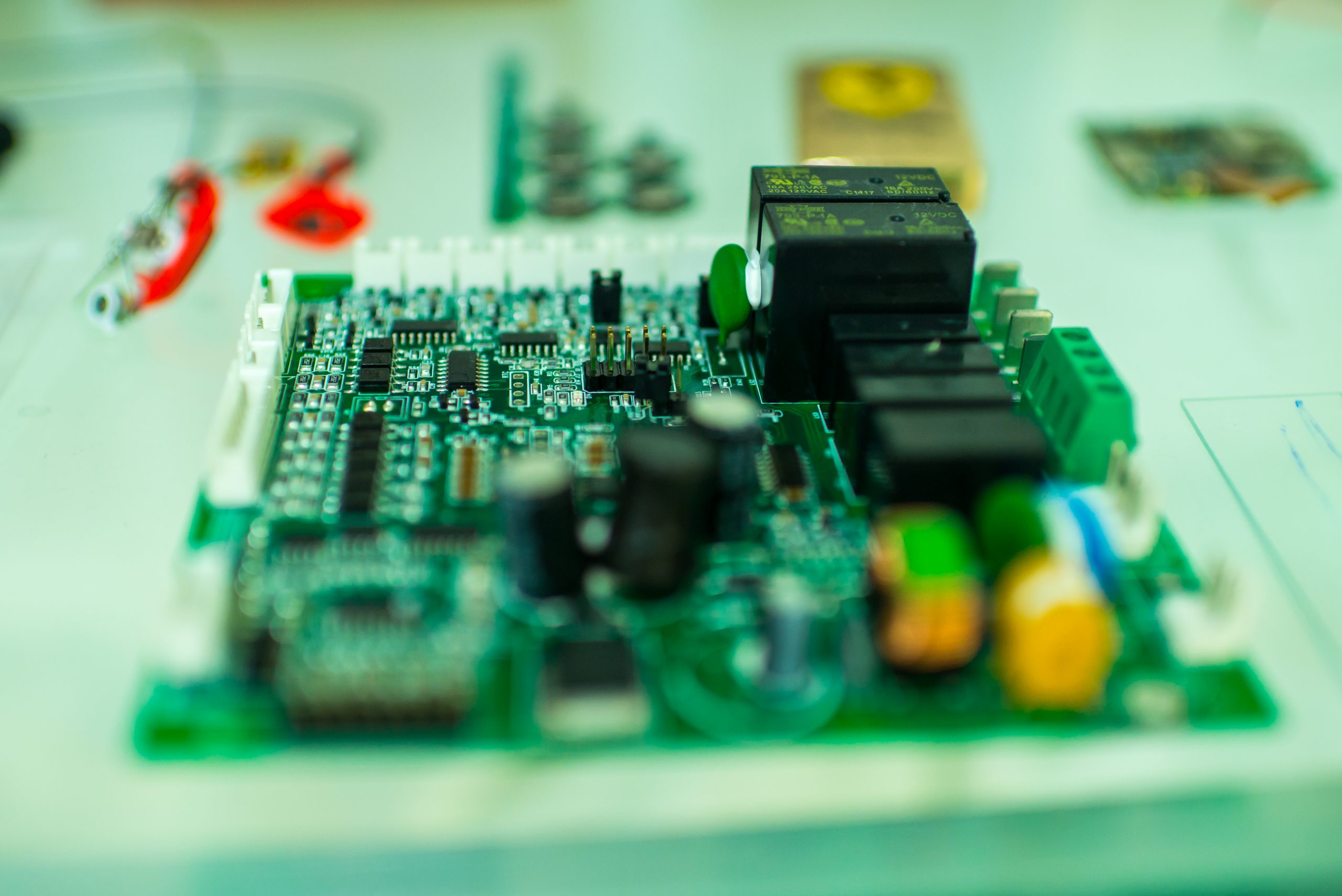

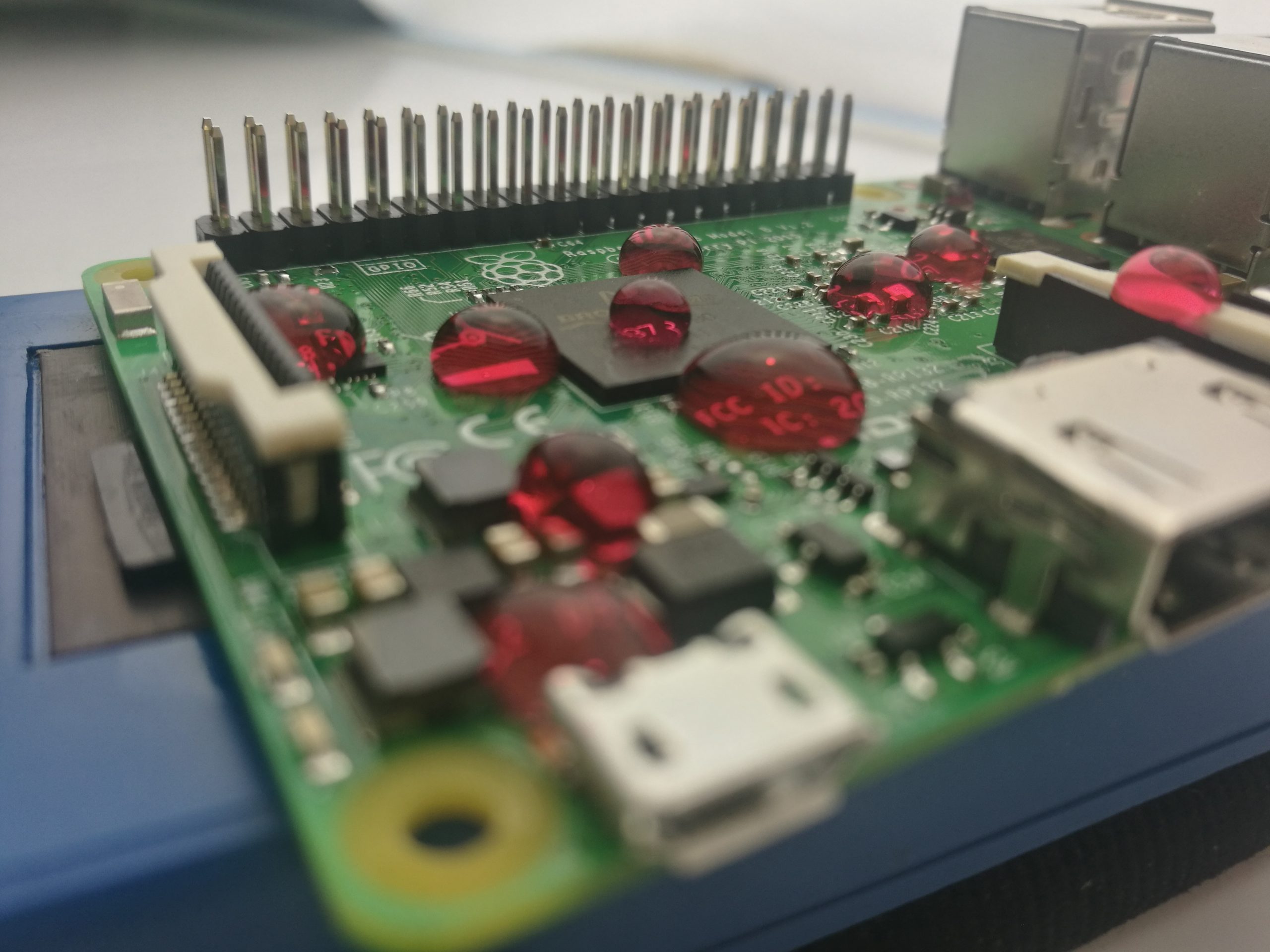

S系列纳米涂层的技术指标体现了材料科学的精妙平衡。水接触角116-123度，达到超疏水级别，意味着液体在PCB表面会形成球状水珠滚落而非铺展浸润。附着力0级（GB/T 9286-1998最高等级），确保涂层在热循环和振动冲击下不脱落。热分解温度290度，适应AI服务器内部的高温运行环境。
特别值得关注的是热导率指标：0.88W/m·K。传统三防漆的热导率通常在0.15-0.25W/m·K范围内，对于GPU模组、电源模块等高发热元件形成严重的热阻屏障。S系列纳米涂层极薄且导热性能优异，几乎不影响元器件散热路径。
介质耐压超过1500V，满足安规绝缘要求。体积电阻率8.2×10¹⁴Ω·cm，确保高阻抗电路不受涂层影响。这些参数的组合，使S系列成为AI算力设备电子防护的理想选择。
工艺灵活性：浸泡与喷涂双路线
S系列提供浸泡和喷涂两种工艺路线，客户可根据产能规模、产品形态、作业环境灵活选择。
浸泡工艺（推荐S5及以下型号）：将PCB整体浸入涂层剂3秒，取出后3分钟常温固化。适用于批量处理，一次浸泡即可覆盖所有元器件和缝隙，包括连接器内部。适合消费电子、BMS板、通信模块等室内场景。
喷涂工艺（推荐S8/S10/S20）：使用标准喷枪喷涂，施工效率0.5m²/min，可局部选择性加厚。适用于大型PCB、异形组件、户外设备。S8/S10独特的氟改性配方，喷涂到连接器、端子部位后不影响电气导通，省去人工遮蔽工序。
两种工艺均可常温固化，无需加热设备投入，大幅降低工艺导入门槛。
数据来源：英伟达FY2027 Q1财报（2026年5月）；A股半导体板块行情数据（2026年5月11-15日周报）；PiQnano S系列产品规格表（热导率按ASTM D5470，附着力按GB/T 9286-1998，水接触角按GB/T 30693-2014）。
