一文读懂派旗纳米涂层技术：分子级防护的底层逻辑的科普解析
派旗纳米 浏览次数:5 分类:IP67、IP68解决方案及产品 分类:PCBA防水 | 防潮 | 耐腐蚀 | 纳米涂层液 分类:woo商店 分类:产品中心 分类:产品展示 分类:公司简介 分类:关于派旗纳米 分类:合作伙伴 分类:合作共赢 分类:招商计划 分类:电子PCBA防水防潮纳米涂层液
在电子设备日益精密、应用场景愈发复杂的今天，“电路板防护”早已不是简单的“防潮防腐蚀”，而是需要在不影响设备性能的前提下，实现全方位、长效化的精准守护。派旗纳米涂层之所以能颠覆传统三防漆，成为电子防护领域的革新者，核心在于其底层技术原理的突破——以分子自组装技术为核心，构建“超薄、致密、无感”的防护屏障，让电路板在恶劣环境中也能稳定运行。今天，我们就用通俗的语言，拆解派旗纳米涂层的技术原理，带你看懂“分子级防护”到底强在哪里。
首先要明确一个核心认知：派旗纳米涂层与传统三防漆，本质上是“分子级防护”与“物理覆盖防护”的区别。传统三防漆通过喷涂形成一层厚厚的物理薄膜，相当于给电路板“穿了一件厚重的雨衣”，虽然能阻挡部分水汽和腐蚀，但存在涂层不均、影响散热信号、易开裂脱落等先天缺陷；而派旗纳米涂层则是通过“分子自组装”技术，让防护分子主动“附着”在电路板的每一个微观表面，相当于给每一个元器件、每一根引脚“镀了一层隐形防护膜”，既轻薄又致密，从根源上解决了传统防护的痛点。
一、核心技术原理：分子自组装——让防护“无死角、无遗漏”
派旗纳米涂层的核心技术，是氟改性聚酯分子自组装技术，这也是其实现“360°无死角防护”的关键。简单来说，就是将派旗纳米涂层液（核心成分为氟改性聚酯分子）与电路板接触后，涂层液中的分子会在电路板表面“自动排列、相互连接”，形成一层致密的三维交联网格结构——这个过程无需人工干预，也无需高温烘烤，常温下就能快速完成，这也是“3秒浸泡、3分钟固化”极简工艺的底层支撑。
具体来说，分子自组装分为三个关键步骤，每一步都确保了防护的致密性和稳定性：
第一步：分子吸附。派旗纳米涂层液中的氟改性聚酯分子，具有极强的“吸附性”，当电路板浸入涂层液后，这些分子会快速吸附在电路板的金属引脚、元器件表面、缝隙、焊点等所有微观区域，哪怕是肉眼看不到的纳米级缝隙，也能被分子完全覆盖，杜绝防护盲区——这也是传统喷涂工艺无法实现的，传统三防漆很难覆盖到精密元器件的缝隙和引脚根部，容易留下“防护漏洞”。
第二步：分子交联。吸附在电路板表面的分子，会通过化学键相互连接，形成一张致密的“分子网”。这张分子网的孔径极小，远小于水分子（直径约0.4纳米）和腐蚀性气体分子的直径，相当于在电路板表面构建了一道“分子级屏障”，既能阻止水汽、盐雾、酸碱等腐蚀性物质渗透，又能防止灰尘、杂质附着，从根源上避免电路板受潮短路、腐蚀损坏。
第三步：常温固化。分子交联完成后，无需高温烘烤，常温下3分钟即可完成固化，形成稳定的纳米级防护膜。固化后的防护膜与电路板表面结合紧密，不会出现开裂、起皮、脱落等问题，同时具备极强的柔韧性，能适应电路板的轻微形变，适配各类精密电子设备的使用需求。
二、关键技术亮点：氟元素加持——让防护“更耐用、更高效”
派旗纳米涂层之所以能实现“IPX8防水、1000小时盐雾耐受、-70℃至280℃极端温度稳定”的卓越性能，核心在于涂层液中添加的氟元素——氟是自然界中最稳定的元素之一，具有极强的化学惰性和疏水疏油性，这也是派旗纳米涂层区别于传统三防漆的核心优势。

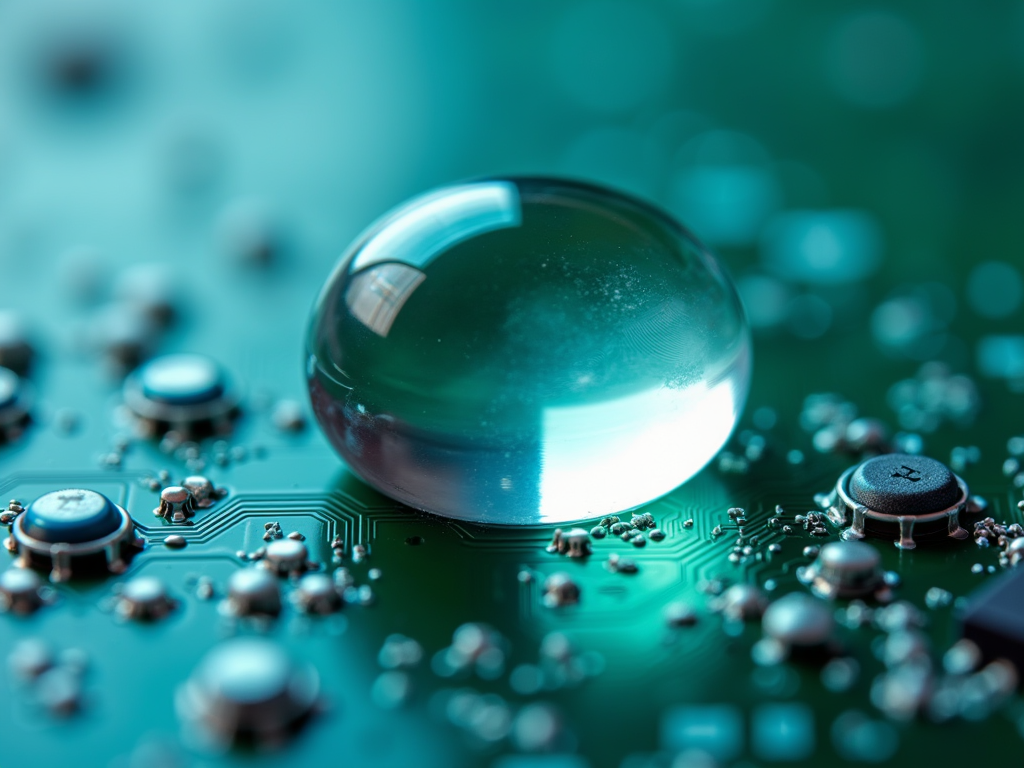

一方面，氟元素赋予涂层极强的“疏水疏油性能”。氟原子的电负性极强，会在防护膜表面形成一层“低表面张力”的保护膜，就像荷叶表面的疏水层一样，水珠落在上面会快速滚落，不会附着在电路板表面，也不会渗透到内部；同时，油污、灰尘等杂质也难以附着，既能防止油污腐蚀电路板，又能减少灰尘堆积导致的短路问题，水接触角高达116-123°，疏水效果远超传统三防漆。
另一方面，氟元素的化学惰性，让涂层具备极强的“抗腐蚀、抗老化能力”。氟原子与其他元素的结合能力极强，形成的化学键非常稳定，能抵御强酸、强碱、盐雾、腐蚀性气体等各类恶劣环境的侵蚀；同时，氟元素还能提升涂层的耐高低温性能，无论是极寒的户外环境（-70℃），还是高温的工业场景（280℃），防护膜都能保持稳定，不会出现软化、开裂、老化等问题，使用寿命远超传统三防漆（传统三防漆寿命通常为1-2年，派旗纳米涂层可实现终身防护）。
三、技术优势拆解：为什么比传统三防漆更适配现代电子设备？
理解了派旗纳米涂层的核心原理，就能明白它为什么能替代传统三防漆，成为现代电子设备的首选防护方案。结合技术原理，我们从三个维度拆解其核心优势，让大家清晰看到两者的差距：
1. 超薄无感，不影响设备性能：传统三防漆涂层厚度通常在50-100微米，厚重且不透明，容易遮挡精密元器件，影响电路板的散热效率和5G、Wi-Fi等高频信号传输；而派旗纳米涂层厚度仅为0.1-13微米，不及人类头发直径的十分之一，轻薄透明，完全不影响元器件的散热和信号传输，也不增加设备体积和重量，完美适配电子设备“小型化、高密度”的发展趋势。
2. 工艺极简，适配量产需求：传统三防漆需要经过“遮蔽→喷涂→烘烤→解蔽”多道工序，固化时间长达24小时，人工成本高、效率低，且易出现涂层不均、气泡等不良问题；而派旗纳米涂层基于分子自组装原理，无需遮蔽、无需烘烤，3秒浸泡、3分钟固化，可直接接入全自动量产线，生产效率提升80-100倍，大幅降低人工和能耗成本，适配大规模批量生产。
3. 长效稳定，降低售后成本：传统三防漆的物理薄膜容易开裂、脱落，防护寿命短，后期返修困难，需要打磨、重新喷涂，耗时费力；而派旗纳米涂层通过分子级结合，与电路板表面紧密贴合，长期使用不开裂、不脱落，防护性能稳定，能大幅降低电路板受潮、腐蚀导致的故障，减少售后返修率，帮企业节省大量售后成本。
四、技术落地：从实验室到产业化，让每一块电路板都得到精准守护
派旗纳米的核心技术，并非停留在实验室的理论层面，而是经过了十余年的产业化验证，形成了成熟的产品矩阵和落地方案。基于分子自组装和氟改性技术，派旗纳米研发出S系列、X系列等多梯度产品，通过调整分子配比和涂层厚度，精准适配不同行业、不同工况的需求——从0.1-1.5微米的精密电子防护（如芯片、智能穿戴），到5-13微米的极端环境防护（如车载电子、户外工控），每一款产品都能实现“精准防护、按需适配”。
同时，派旗纳米自建千级无尘产线，将技术原理转化为标准化的生产工艺，从涂层液生产到PCBA代工镀膜，全流程自主把控，确保每一块经过防护的电路板，都能达到一致的防护效果。目前，这项技术已成功应用于深科技、科大讯飞、海能达等500+国内外知名企业，覆盖消费电子、新能源、工业控制等多个领域，累计守护超5000万片电路板，用实际应用验证了技术的可靠性。
结语
派旗纳米涂层的核心竞争力，在于其底层技术原理的创新——以分子自组装技术打破传统防护的局限，用氟元素赋予涂层卓越的防护性能，实现“超薄、致密、长效、无感”的全方位防护。它不仅是一种涂层材料，更是一种基于材料科学的防护解决方案，既解决了现代电子设备的防护痛点，又助力企业降本增效、品质升级。
未来，派旗纳米将继续深耕分子自组装技术，持续迭代产品配方和工艺，推动纳米防护技术在更多领域的应用，用前沿科技守护智能世界的每一次心跳，让每一块电子电路板，都能在恶劣环境中稳定运行、长效服役。
