汽车BMS主板72h盐雾测试 | 全浸泡电子防护纳米涂层剂替代选择性喷涂 — 派旗纳米 S系列

新能源汽车电池管理系统（BMS）主控板，是整车电控链路里对防护等级要求最苛刻的一块板子。它要扛住车规级盐雾、温度循环、双85湿热，还要在这些极端环境里保证绝缘电阻不跌落。而恰恰是这块板子上，藏着传统三防漆最难覆盖的死角。

一、选择性喷涂的盲区：BGA 焊点为什么是三防漆的死角

很多 BMS 供应商的三防工艺，走的是选择性喷涂（Selective Coating）路线——用三轴或五轴机械臂，对指定区域定点喷涂三防漆，避开连接器、按键、金手指等”不能涂”的位置。这个工艺本身没问题，问题出在它”选择性”三个字上。

选择性喷涂依赖程序路径规划，喷涂头走到的位置才有漆，走不到的位置就是裸铜。而 BMS 主控板上恰恰有一类元件，是三防漆的天然盲区：BGA 封装。BGA 焊球藏在芯片底部，焊球之间是微米级的间隙。喷涂的漆液有表面张力，无法渗透进 BGA 底部，只能覆盖芯片四周边缘。结果就是：芯片四周有漆，芯片底部焊球阵列完全裸露。

同样尴尬的还有 PTH 通孔焊盘和高密度排线区域。这些位置的共同特征是”有遮蔽、有死角”，漆液进不去。于是，一块名义上”涂了三防漆”的板子，实际防护覆盖率远低于设计预期。

这还不是最糟的。真正的隐患，是这些盲区在三防漆的微裂纹出现后，会被彻底击穿。

二、盐雾渗透的微观路径：从微裂纹到漏电流

某新能源汽车 BMS 供应商的真实案例：其主控板需要满足 GB/T 28046.4-2011 和 ISO 16750-4 标准里的 72 小时中性盐雾测试（5% NaCl，35℃）。但送检的结果是，板子在 BGA 焊点区域出现微裂纹，盐雾从裂纹渗透进去，引发了漏电流异常。

为什么三防漆会在 BGA 区域开裂？原因有两个：

第一，热膨胀系数失配。三防漆的固化物偏脆，而 BGA 芯片在温度循环里反复热胀冷缩。芯片和漆层的热膨胀系数不一致，几十次、几百次循环下来，漆层在焊点应力集中处就产生了微裂纹。

第二，涂层厚度不均。选择性喷涂在芯片四周堆得厚，在边缘和拐角处薄。厚的地方应力大，薄的地方防护弱，裂纹往往从厚薄交界处起裂。

微裂纹一旦出现，盐雾就成了”见缝插针”的进攻方。5% 的 NaCl 溶液在 35℃ 下雾化，顺着裂纹毛细渗透，直达焊点和铜箔。盐离子在电场作用下形成离子迁移通道，漏电流随之攀升，最终导致绝缘电阻跌落、功能失效。这就是”三防漆涂了，盐雾还是没过”的完整病理链条。

三、全浸泡工艺：让涂层覆盖”无死角”

针对这个病理，派旗纳米的思路是换一条技术路线——用全浸泡工艺替代选择性喷涂。

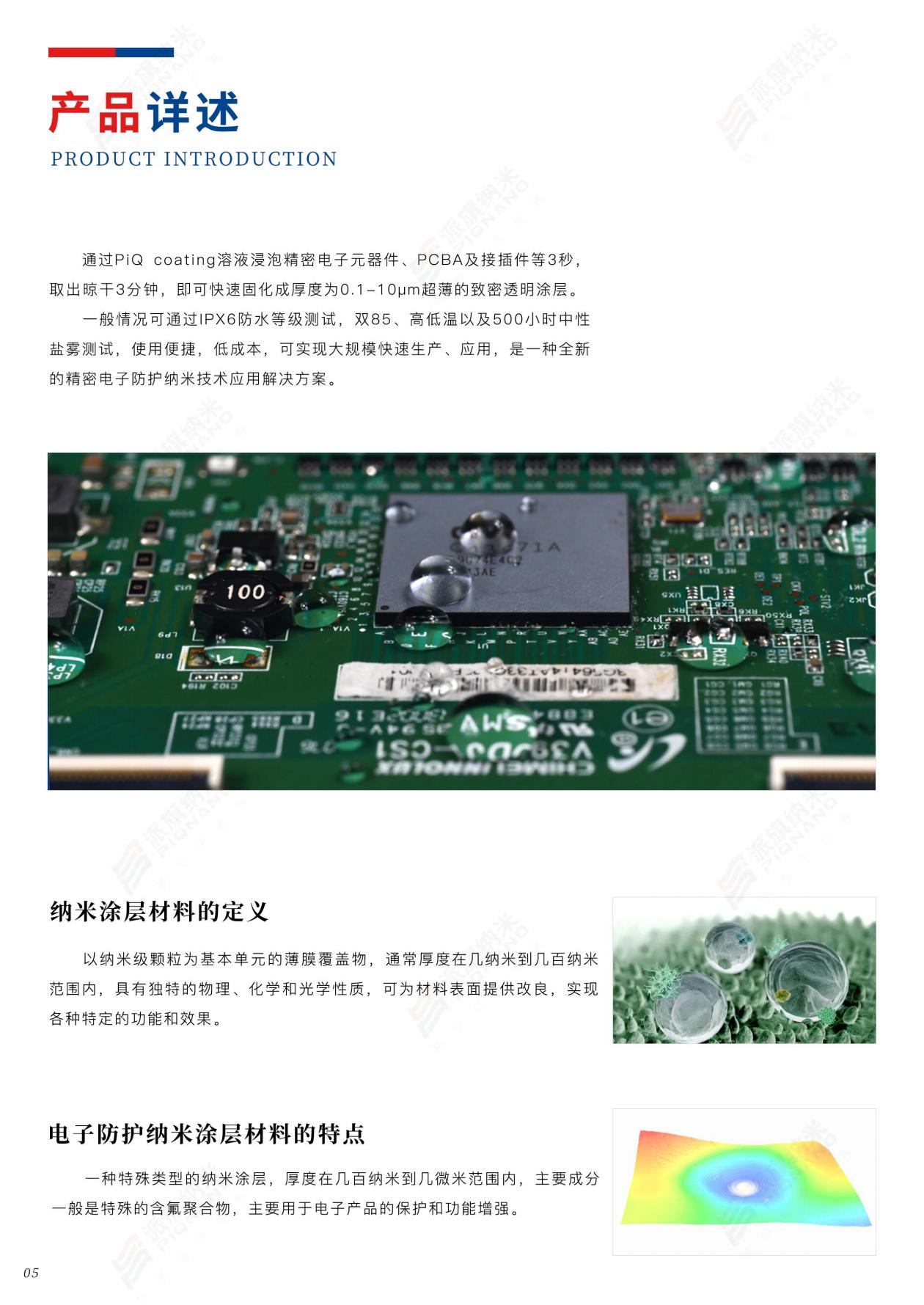

全浸泡的本质，是把整块 PCBA 浸入涂层剂溶液，让液体借助毛细作用，主动流进 BGA 底部、PTH 孔壁、高密度排线这些喷涂够不到的死角。浸泡 3 秒取出，常温晾 3 分钟，涂层即快速沉积为一层 0.1~10μm 的超薄致密保护膜。

这个工艺有两点是选择性喷涂做不到的：

第一，毛细渗透。液体涂层剂的表面张力低，能主动钻入微米级的焊球间隙。BGA 底部的焊球阵列，每个焊球都被涂层包裹，而不是只盖住芯片四周。

第二，厚度可控且均匀。通过调整浸涂工艺参数，涂层厚度可以从 0.4μm 一路做到 10μm 以上，且在同一块板子上的厚度分布远优于喷涂。BMS 主控板通常控制在 4~8μm，既保证防护，又不影响散热和信号。

涂层材料采用柔性分子链设计，能承受 -40℃ 至 +125℃ 的大范围温度循环冲击而不开裂——这正好对症三防漆”微裂纹”的痛点。固化温度仅 80℃，对敏感元器件不造成热损伤。

四、车规级验证数据

回到那个 BMS 案例，切换全浸泡纳米涂层后，第三方车规级实验室的测试结果如下：

测试项目	测试条件	结果
中性盐雾	ASTM B117-19，1000h	绝缘电阻仍 >10¹¹ Ω·cm
温度循环	-40℃ ↔ +125℃，500 次	涂层无开裂、无剥落
双 85 湿热	85℃ / 85%RH，1000h	绝缘性能稳定
水接触角	静态接触角	≈122°（超疏水）

一个关键指标值得单独说明：盐雾测试从”72h”拉长到”1000h”。72h 是车规标准的及格线，1000h 是远超标准的严苛验证。绝缘电阻 >10¹¹ Ω·cm 意味着，即使在高盐雾侵蚀后，板子仍然保持着极高的绝缘水平。

耐击穿电压同样亮眼：涂层厚度 10μm 时耐击穿电压约 200V，加厚到 25.3μm 时可到 1000V。这意味着，对于需要更高绝缘等级的车载高压场景，可以通过调整浸涂厚度来匹配耐压需求，而不必更换材料体系。

五、从”能过测试”到”产线可复制”

车规级防护，不只是实验室里过测试，更要在大规模量产里稳定复现。全浸泡工艺在这点上也有工程优势：

工艺简单：浸泡-取出-晾干，三步完成，无需复杂的机械臂编程，也无需逐板调整喷涂路径。换板型时，不需要重新编写喷涂程序，直接改浸泡夹具即可。

批次一致性高：浸泡工艺的涂层厚度由溶液浓度、浸泡时间、提拉速度决定，参数可控、可复制。相比喷涂依赖喷嘴状态、路径精度，浸泡的批次间波动更小。

综合成本可控：涂层剂本身是平价替代传统三防漆的方案，加上工艺简化带来的人力、设备、时间成本下降，在 BMS 这类大批量板卡上，单板综合成本具有竞争力。

六、客户最关心的四个问题

第一，涂层会不会影响 BMS 的信号和散热？4~8μm 的超薄涂层，厚度远低于常规三防漆，肉眼几乎不可见。它对 CAN 总线通信、电压采样、温度采样等信号链路的影响可以忽略；热阻增量同样极小，不会影响 BMS 正常的散热设计。反而是”能薄到不影响散热”，恰恰是纳米涂层替代厚膜三防漆的核心优势之一。

第二，涂层能不能返修？能。这是全浸泡纳米涂层相对三防漆的又一处工程优势。局部需要返修时，用酒精擦拭即可去除对应区域的涂层，返修完成后重新浸泡补涂即可。而传统三防漆返修往往需要机械刮除，容易伤及焊盘和线路。

第三，防护能维持多久？车规级验证的 1000h 盐雾、500 次温度循环、1000h 双85，对应的是整车全生命周期的可靠性要求。涂层分子链柔韧性好，不脆裂、不老化，长期防护性能稳定。

第四，涂层厚度该怎么选？看工况，不看感觉：室内防潮防凝露场景，0.1~2μm 即可；户外防泼溅、防盐雾场景，2~5μm；车载等严苛环境，4~8μm；需要高压高绝缘等级的场景，可加厚到 10μm 以上，耐击穿电压相应提升。

七、不止 BMS：全浸泡工艺在车载电子的延伸

BMS 只是全浸泡工艺的一个典型场景。新能源汽车的电控系统里，还有多处同样”既要防潮防腐、又不能影响功能”的板卡：

车载充电机（OBC）：长期处于高功率、高湿环境，功率器件引脚密集，全浸泡能覆盖引脚底部死角的盐雾腐蚀风险。

电机控制器（逆变器）：高压大电流，对绝缘等级要求高，可通过加厚浸涂来匹配耐压需求。

域控制器与网关：集成度高、BGA 密集，正是全浸泡毛细渗透优势最能发挥的地方。

这些场景的共同点，是”元件密集、有死角、对可靠性和绝缘要求高”——而这三条，恰好对应了全浸泡纳米涂层”无死角覆盖、厚度可控、绝缘优异”的能力边界。

新能源汽车的竞争，已经从”能不能造出来”走到”能不能可靠地跑十年”。BMS 主控板作为电控系统的神经中枢，它的防护不是一道可有可无的工序，而是一道决定整车可靠性的底线。当三防漆在 BGA 焊点前暴露出它的盲区，换一条”全浸泡”的路，或许是更接近答案的选择。对 BMS 供应商而言，这不仅是换一种涂层材料，更是换一种防护思路：从”喷涂能覆盖多少”，转向”液体能渗透多深”。思路一转，死角就消失了。

---
