一张返修单背后的”悬案”

做电子制造的人，几乎都见过这样一张返修单：故障现象栏写着”不开机””偶发重启””信号丢失”，而失效原因那一栏，最终只能落笔为两个字——”受潮”。这两个字背后，往往是一桩无从追责的悬案：产品在实验室里跑了上千小时都好好的，一旦到了客户手里、到了南方的回南天、到了沿海的盐雾环境，就开始间歇性罢工。

潮湿对PCBA的伤害，从来不是轰轰烈烈的，而是细水长流的。它不像过压、短路那样瞬间烧毁一颗芯片，而是以水汽的形式，慢慢附着在焊点、引脚、走线之间。当环境温度降到露点以下，水汽凝结成肉眼看不见的水膜，在相邻的焊盘之间搭起一条微弱的导电通路，漏电流随之产生，参数漂移、信号畸变、甚至短路烧毁，就此埋下。

派旗纳米（PiQnano）自2013年成立以来，一直在思考一个问题：与其等产品失效后再去拆解、返修、追溯，能不能在产品出厂之前，就用一层看不见的屏障，把这条失效路径提前堵死？答案是肯定的，这层屏障，就是纳米级电子防护涂层。

防护原理：一层纳米级的”防潮衣”

PiQnano纳米涂层剂是一种无色透明、低气味的溶液。从防护原理上看，它要做的事情其实很明确：在PCBA表面形成一层纳米级超薄涂层，把水汽和离子这两大”元凶”挡在电路之外。落到具体特性上，它靠的是三点。

• 超低粘度：涂层剂的流动性极好，能够顺着缝隙均匀渗透到PCBA的每一个角落，实现360°全包覆。对BGA底部、连接器根部这些传统工艺难以到达的”死角”，超低粘度恰恰是决定覆盖完整度的关键。
• 高致密度涂层：溶液在常温下快速蒸发，固化成一层纳米级超薄涂层。涂层本身致密，能够有效阻隔离子和水汽的侵入，而不是简单地在表面”盖一层皮”。
• 优异的疏水性能：涂层的表面能极低，让PCBA表现出优异的疏水效果。水滴落到板面不会铺展开，而是收缩成珠、迅速滑落，避免潮气凝结成连续水膜，也避免了触水引起短路等性能故障。

这三个特性叠加起来，带来的是一组实实在在的工程收益：PCBA的耐环境性能显著提高，因湿气或水分导致的电路短路、性能故障被大幅压降，产品的可靠性和使用寿命随之延长。对于做户外、车载、安防、工业控制等场景的厂商来说，这一层涂层，往往是产品在恶劣环境中能否”站得住”的分水岭。

为什么是纳米涂层，而不是传统三防漆

提到PCBA防潮，很多人第一时间想到的是三防漆。三防漆当然成熟，但它有它的”脾气”：粘度高、膜层厚、需要提前屏蔽接插件和端子，否则会影响电气接触和后续返修。这些”脾气”放到高密度、微型化的板子上，问题就会被进一步放大。

纳米涂层走的是另一条路线。PiQnano纳米涂层剂的镀膜工艺，具有更高的灵活性和简便性：它可以免去对接插件和端子的屏蔽，直接进行浸泡、喷涂、刷涂或旋涂。也就是说，工程师不必再为”哪些地方不能喷”而纠结，也不必为繁琐的遮蔽工装付出额外工时。这对于小批量、多品种的板卡，以及结构复杂、连接器密集的板子，尤其友好。

换句话说，三防漆和纳米涂层并不是简单的”谁替代谁”，而是两种防护思路。前者靠厚度与隔绝，后者靠致密与疏水。当板子越做越小、器件越贴越密、交付周期越压越短的时候，纳米涂层”免屏蔽、可浸泡、几分钟固化”的优势，就愈发明显。

哪些板子，最该优先考虑纳米涂层

纳米涂层不是万能的，但它在一个特定的区间里，性价比极高。如果你的产品符合下面几条，值得优先评估。

• 长时间暴露在户外：安防摄像头、户外灯具、基站天线、光伏逆变器等设备，常年面对雨雾、露水、温差凝结，防潮是刚需。
• 高湿或盐雾环境：沿海地区、船舶、冷链仓储等场景，水汽和盐分对焊点的腐蚀被成倍放大，疏水涂层能把这条侵蚀链路提前切断。
• 高密度、高价值板卡：板子越密，返修越难，一颗受潮短路的BGA可能拖垮整块板。与其事后返修，不如出厂前多一道防护。
• 对重量、厚度敏感的便携设备：纳米涂层膜层极薄，几乎不改变产品外形和重量，也不会影响散热结构，这一点是厚涂型防护难以比拟的。

当然，具体用不用、用在哪个环节，最终要结合产品定位、失效数据和成本结构来定。我们更建议的做法是：先拿一批真实工况下的板子做对比验证，用数据说话，而不是凭感觉拍板。

关于纳米涂层的几个常见误区

在客户沟通中，我们常被问到几个问题，这里一并澄清。

• “涂层会不会影响焊接和返修？”PiQnano纳米涂层剂成膜极薄，且工艺上免去了对连接器的屏蔽，日常的测试、调试、返修操作并不会因此受限；如确有需要，也可以按规范进行局部处理。
• “是不是涂了之后就彻底防水了？”纳米涂层解决的核心是”防潮、防凝露、防盐雾腐蚀”，它和结构防水、密封圈是互补关系，而非替代关系。真正的水下浸泡场景，仍应结合结构设计综合考量。
• “工艺是不是很复杂？”恰恰相反。免屏蔽、可浸泡、几分钟固化，意味着它不需要昂贵设备，也不需要专门的产线改造，小批量手工浸、大批量上夹具，都能落地。

镀膜工艺详解：以浸泡为例

下面以PiQnano纳米涂层剂的浸泡工艺为例，把完整流程拆成五步。浸泡是纳米涂层最典型、也最容易量产的施加方式，掌握它之后，喷涂、刷涂、旋涂的原理一脉相承。

• 第一步，选择容器：根据要处理的PCB板数量和预计工时，挑选合适尺寸的容器，推荐使用带有刻度的容器，方便准确控制涂层剂的用量，也让浸泡深度有据可循。

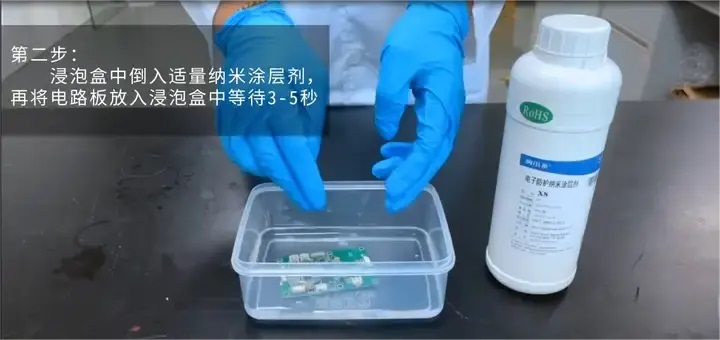

• 第二步，准备涂层剂：拧开PiQnano纳米涂层剂瓶盖，去掉封口，倒入适量的电子涂层剂，确保液量足以覆盖所有需要处理的PCB板。
• 第三步，浸泡PCB板：将PCB板完全浸入电子涂层剂中，确保板子的每个部分都能均匀接触到涂层剂，实现全面保护，浸泡时间控制在3-5秒即可。
• 第四步，沥干涂层剂：从涂层剂中取出PCB板，略微倾斜，让表面残余的涂层剂自然沥干，去除多余液体，保证涂层均匀一致。
• 第五步，晾干：将处理过的PCB板放置在干燥通风的环境中晾干，涂层剂会在短时间内固化形成保护膜，一般几分钟即可达到理想的干燥效果。

五步走下来，全程无需加热固化设备，也无需昂贵的真空腔体，从浸泡到成膜，前后不过几分钟。对于需要快速打样、快速交付的生产节奏来说，这组流程的工程价值是实实在在的。

把纳米涂层用在刀刃上：几点落地建议

纳米涂层剂好用，但要发挥出全部价值，还需要在工艺细节上下点功夫。结合我们与B端客户的长期配合，几点经验供参考。

• 先做小批量验证：建议在正式导入前，取几块同批次的板子做浸泡验证，确认涂层与现有焊盘、器件、丝印之间的相容性，再放大到量产。
• 控制浸泡节拍：3-5秒的浸泡时间短而关键，建议用带刻度的容器和标准化的动作，避免人工浸泡时长不一带来的批次差异。
• 关注沥干与晾干环境：沥干和晾干环节决定了涂层是否均匀，尽量选择干燥通风、无尘的环境，避免落尘破坏成膜质量。
• 建立验收基准：涂层成膜后，可结合疏水效果观察、湿度测试等手段建立自己的验收基准，让防护效果可量化、可追溯。

总结

电子产品的可靠性，从来不是某一颗芯片、某一颗电容单独决定的，而是由无数个细节共同堆叠出来的。潮湿，正是这些细节里最容易被低估的一个。PiQnano纳米涂层剂通过超低粘度、高致密度涂层和优异的疏水性能，为PCBA提供了一套高效、持久的防护解决方案。

与传统三防漆相比，纳米涂层拥有更高的覆盖率和更优异的疏水表现，可以有效防止潮湿和水汽对电子元件的侵蚀；而免屏蔽、可浸泡的工艺特性，又让它天然贴合高密度、小批量、快交付的生产现实。一套简单的五步浸泡流程，就能在几分钟内完成一块板子的防护处理，让产品在各种环境条件下保持稳定与可靠。

如果你正在为PCBA的防潮、防水、防盐雾发愁，欢迎和我们聊聊。派旗纳米愿意把十多年积累的涂层经验，分享给每一个认真做产品的团队。
