设计PCB电路板时要注意什么?

派旗纳米 浏览次数:546 分类:行业资讯

我们知道一切一种电子器件商品全是由硬件配置和APP构成,而大家所指的硬件配置实际上也是正所谓的线路板。尽管电源电路板就在一块木板上,根据布线把集成ic相互连接,实际上在具体设计方案与制作的环节中,有很多的工作经验在里面。今日我就来聊一聊在产品研发全过程中,layout PCB情况下必须留意的点。

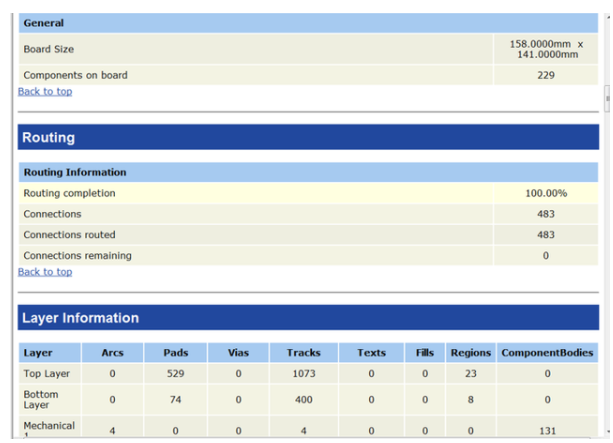

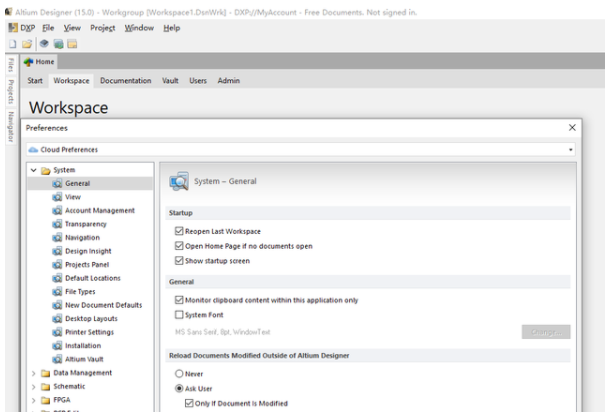

我们在制作完线路板的情况下,必须主导出木板的信息内容,转化成对应的汇报,点一下工具栏挑选reports,挑选第一个Board Information,这时会弹出一个对话框,点一下最下边的report挑选All on,寻找Rounting Information就可以见到大家布线的完成率。如果我们在开展布线完整性检查的过程中发觉有未联接的线,这时可以开展DRC查验,可以同时根据平面坐标开展精准定位为布线的具体地址。


在制作完PCB以后,想更改一些网线的总宽,彻底无需去一条一条开展变更,可以利用下列方法开展。

1、在PCB木板沒有布线的留白地区,右键单击,点一下Find Same Objects,这时标志会变成十字鼠标光标方式,将十字鼠标光标挪到要调整的网上,开展选定。

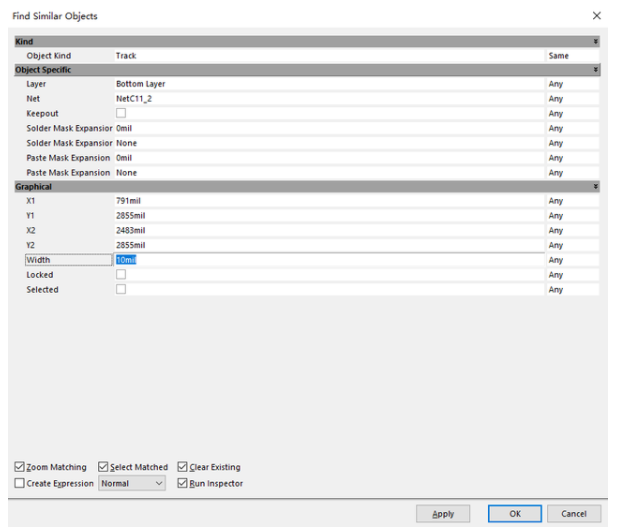

2、第一步选定以后会经常出现一个提示框,将Width和Net右边的特性Any更改成Same,点一下OK。

3、这时会发生PCB Inspector对话框,在Width里边键入必须改动的总宽就可以。

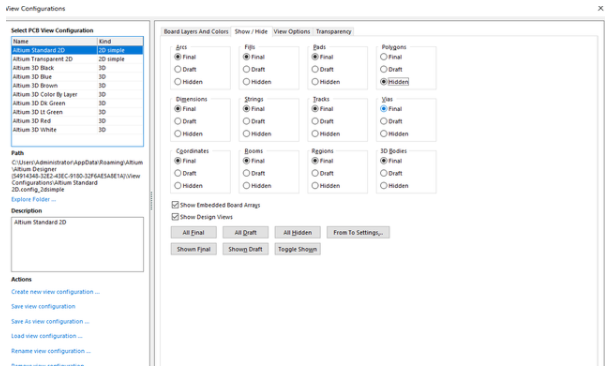

我们在查验他人PCB的情况下,通常全是通过覆铜以后的,这个时候必须大家,按住键盘快捷键L,让涂层表明出去,点一下Show/Hide,寻找最终的选择项Polygons点一下Hidden就可以,这也是会将覆铜开展掩藏便捷查询布线。


总得来说,我觉得制作线路板,实际上有很多的方法在里面,例如我们在布线的过程中选用135°的锐角,而不是钝角,由于钝角在做EMC实验的情况下非常容易产生静电感应,危害检测結果。在制作线路板的情况下一定要留意工作经验累积,那样可以少走许多的弯道。
编缉:hfy
