一个合适的机械层对于PCB的良好和完美的生产非常重要

派旗纳米 浏览次数:456 分类:行业资讯

1.提议:自始至终在您的数据信息集中化包括Gerber机械设备层。

关键:

一个适合的机械设备层针对PCB的优良和完美无缺的生产制造十分关键,因为它应当为大家给予搭建PCB需要的全部机械设备信息内容。

假如PCB上面有创口或内存插槽,此层针对生产制造尤为重要!

不必调整图片大小机械设备层,它应该是1比1,并体现PCB的准确规格。

机械设备层 – 针对全部层 – 还可以根据PCB自上而下查询,因而不必镜像文件机械设备层。

只需在您的机械设备层中包括需要的信息内容

2.不必为线路板轮廊或內部切削给予具体的走线层。

路由器数据信息是生产制造特殊的,在于每一个PCB生产商应用的路由器专用工具,数控刀片赔偿,路由器次序和方位。这代表着我们不能应用顾客给予的路由器层。大家必须完全改动他们,这将会造成搞混和误会,进而产生不正确的电源电路板。

大家的工作任务是做为线路板生产制造商依据机械设备层中的信息内容提前准备恰当的生产制造路线地图层

3.机械设备层应当最少包括:

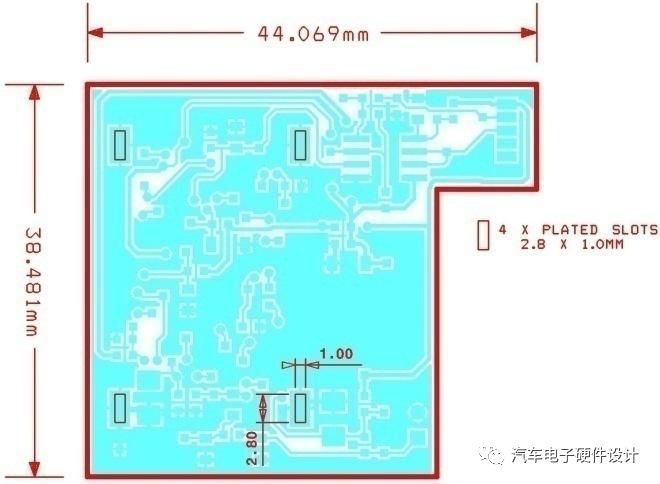

准确的线路板轮廊,最好是包含规格(mm或英尺)。

全部內部切削,槽或创口的准确部位和规格,最好是包含规格(mm或英尺)。

中心线最好用小线表明 – 比如总宽为0.50mm(20mil) – 线的中央意味着准确的中心线。

重要提示:要是没有得出公差标注,大家将自始至终将等值线的核心做为线路板的准确中心线,而不需要考虑他们的薄厚。

4.必须时要包括在机械设备方案中的更多信息:

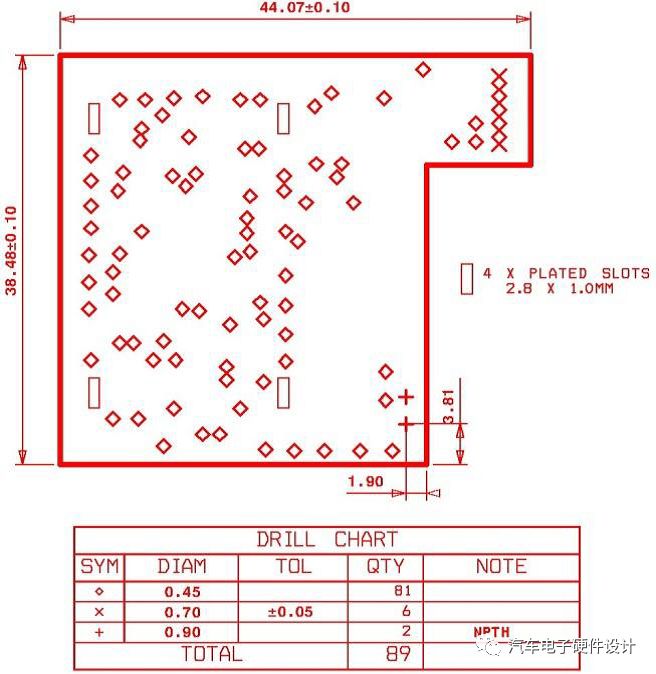

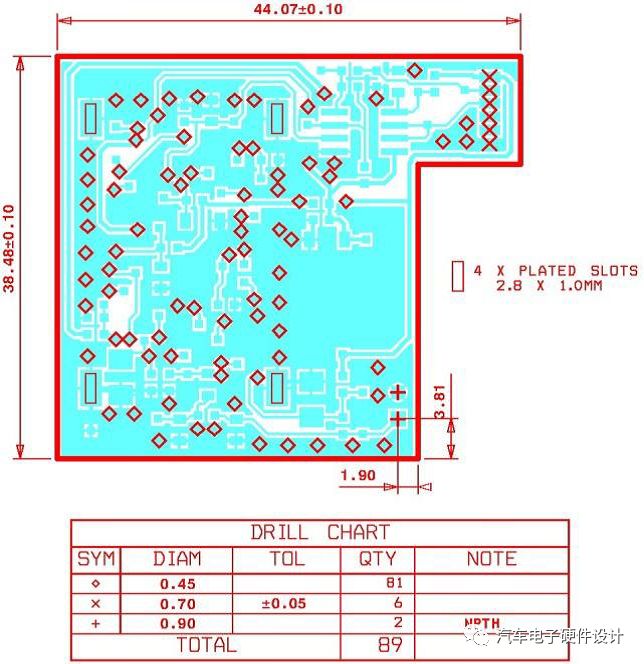

甲标准孔:从在X和Y一个打孔到PCB轮廓的间距。当您仅有沒有铜垫的NPTH孔时,这一点尤为关键。

全部麻花钻应用标记的部位标示(=打孔图)。对每一种不一样的打孔规格应用不一样的标记。

孔和内存插槽的PTH / NPTH标示

假如您带来的分类数据信息包含适度的终断路由器和/或记分标示(V-cut

清楚的涂层编码序列或堆积图,包含全部铜层,阻焊层和图示层,一切额外层(如脱离层或碳层),依照自上而下的恰当次序及其合理的相匹配数据信息文件目录查询。

非潜在性选择项:

独特结构:假如PCB的建立必须原材料薄厚,铜薄厚或与人们的指标值不一样的双层沉积物,则将这种信息内容加上到层编码序列或堆积图中。

重要提示:大家仅应用钻取图交叉式查验Excellon钻取文档的准确性。一定不必应用钻图来转化成钻取文档,由于这会得出过多不正确机遇。

5.用以全部轮廊走线的规范数控刀片规格为2.00mm(79mil)。

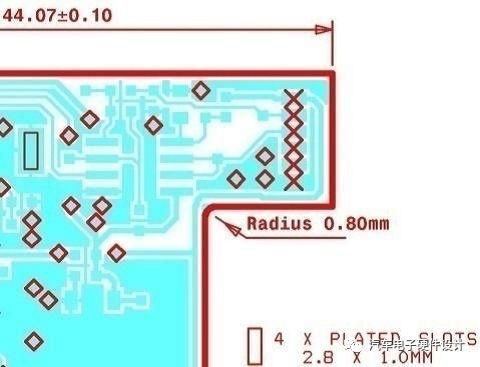

这代表着内角的规范最少的半径为1.00mm(39.5密耳)。

机械设备层应明确提出内角较小的半径的规定。

设计方案小提示:

根据将适度规格的NPTH麻花钻恰当置放以内角的板轮廊核心或根据恰当的板轮廊设计方案,可以得到钝角或90度的内角。

6.一切路由器槽的最小宽度为0.50mm(20mil)ENDSIZE。

7.规范机械设备尺寸公差。

路由器板

总宽 /- 0.10mm( /- 4mil)

长短 /- 0.20mm( /- 8mil)

轮廊标准公差 /- 0.20mm( /- 8mil)

轮廊/切孔部位的尺寸公差 /- 0.20mm( /- 8mil)

内存插槽规格的尺寸公差

V切板

轮廊标准公差(线路板分离出来后) /- 0.30mm( /- 12mil)

假如您的数据信息中沒有特定输出精度,大家将依据人们的规范输出精度规格型号开展生产制造。

假如您必须更严重的尺寸公差,则应在机械设备层和专用工具目录中清晰地标出这种尺寸公差。他们会提升PCB的成本费,因此不应该在沒有站得住脚的原因的情形下应用。
