板焊 缺陷 的三个 主要 原因

派旗纳米 浏览次数:274 分类:行业资讯

金属焊接的方式有40种以上,关键分成电弧焊接、电弧焊接和钎焊三大类。

电弧焊接是在电焊焊接过程中将产品工件插口加温至融化情况,不加压力进行点焊的方式。电弧焊接时,热原将待焊两产品工件连接处快速升温融化,产生熔合。熔合随热原往前挪动,制冷后产生持续焊接而将两产品工件联接变成一体。

在电弧焊接全过程中,假如空气与高溫的熔合直接接触,空气中的氧便会氧化金属和各种各样铝合金原素。空气中的氮、水蒸气等进到熔合,还会继续在接着制冷全过程中在焊接中产生出气孔、焊瘤、裂痕等缺点,恶变焊接的品质和特性。

为了更好地增强激光焊接品质,大家科学研究出了各种各样维护方式。比如,汽体维护电弧焊接便是用氩、二空气氧化碳等汽体阻隔空气,以维护电焊焊接时的电孤和熔合率;又如不锈钢板材电焊焊接时,在焊丝焊芯中添加对氧感染力大的钛粉丝开展脱氨,就可以维护焊丝中有利原素锰、硅等可免于空气氧化而进到熔合,制冷后得到高品质焊接。

电弧焊接是在充压标准下,使两产品工件在固体下完成原子间融合,又被称为固体电焊焊接。常见的电弧焊接加工工艺是电阻器对接焊,当电流量根据两产品工件的连接端时,此处因电阻器很大而溫度升高,当加温至可塑性情况时,在径向工作压力功效下联接变成一体。

各种各样电弧焊接方式的一起特性是在电焊焊接操作过程中施压而不用添充原材料。大部分电弧焊接方式如扩散焊、高频焊接、冷挤压焊等也没有融化全过程,因此沒有象电弧焊接那般的有利铝合金原素烧蚀,和有危害原素入侵焊接的问题,进而简单化了电焊焊接全过程,也改进了电焊焊接食品卫生安全标准。与此同时因为加温溫度比电弧焊接低、加温时间短速度快,因此热危害区小。很多无法用融化焊电焊焊接的原材料,通常可以用电弧焊接焊好与原材质同样抗压强度的高品质连接头。

钎焊是应用比产品工件溶点低的金属复合材料作钎料,将产品工件和钎料加温到高过焊料溶点、小于产品工件溶点的溫度,运用液体钎料湿润产品工件,添充插口空隙并与产品工件完成原子间的互相蔓延,进而完成焊接方法的方式。

电焊焊接时产生的联接2个被连接体的接缝处称之为焊接。焊接的两边在电焊焊接的时候会遭受电焊焊接热功效,而产生机构和特性转变,这一地区被称作热危害区。电焊焊接时易产品工件原材料、焊材、电焊焊接负载等不一样,焊后在焊接和热危害区很有可能造成太热、脆裂、淬硬或变软状况,也使焊接件特性降低,恶变电焊焊接性。这就必须调节电焊焊接标准,焊接前对接焊件连接处加热、焊时隔热保温和焊后热处理可以改进焊接件的激光焊接品质。

电路板焊接缺点的三大缘故

板孔的可锻性对电焊焊接品质的危害

可锻性便是金属表层被熔化焊接材料湿润,即焊接材料所属的金属表层产生一层持续的,相对性匀称的,光洁的粘附塑料薄膜。线路板孔可锻性不太好,会出现虚焊缺点,危害电源电路中元器件的主要参数。不稳定的实木多层板电子器件里层线导通,比较严重的时候会导致全部电源电路的作用无效。

电路板焊接缺陷的三大原因

线路板

线路板可锻性遭受下列好多个要素的危害:

(1)焊材的构成成份和被电焊焊接的材质的特性。 做为电焊焊接有机化学处理方式的关键构成部分,焊材包括有助焊膏的化工材料,一般为低溶点共熔金属材料为Sn-Pb或Sn-Pb-Ag,在其中残渣成分不可以超出一定占比,避免残渣造成金属氧化物而被助焊膏融解。助焊剂一般选用白松脂和丙酮有机溶剂,根据热量传递,将线路板表层的生锈除去,协助焊接材料能够更好地湿润被焊线路板的表层。

(2)线路板的可锻性还遭受电焊焊接的环境温度和金属片表层洁净水平的危害。溫度太过高加速焊接材料蔓延速率,提升焊接材料的活力,造成线路板和焊接材料熔化表层快速空气氧化,产生铸造缺陷;受严重污染的线路板表层也会危害线路板可锻性进而造成锡珠、锡球、引路、光亮度不太好等缺点。

涨缩造成铸造缺陷

电路板焊接缺陷的三大原因

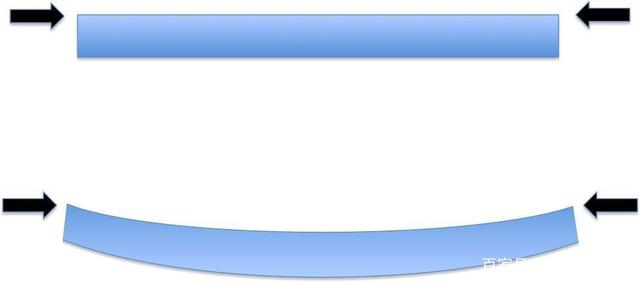

涨缩线路板的样子

线路板和电子器件在电焊焊接操作过程中因为内应力形变涨缩,造成虚焊、短路故障等缺点。线路板的前后一部分溫度不平衡是导致线路板涨缩的首要缘故。针对大的线路板而言,本身质量坠胀也会造成涨缩。一般的PBGA元器件与线路板中间的间距约为0.5mm,假如电路板上元器件比较大,线路板在减温后慢慢恢复过来样子,而内应力功效将长期功效于点焊,这时假如元器件拉高0.1mm,彻底有可能会造成虚焊引路。

电焊焊接品质受电源设计危害

电路板焊接缺陷的三大原因

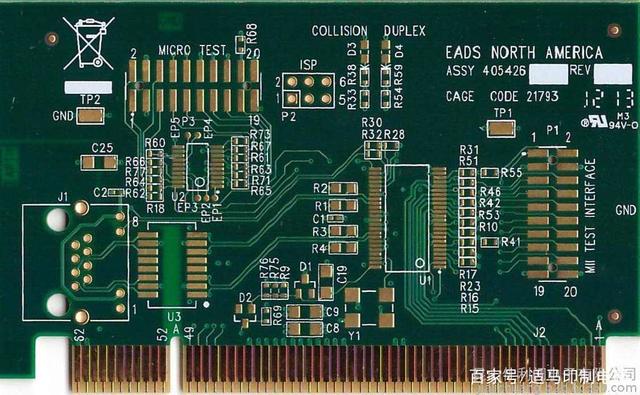

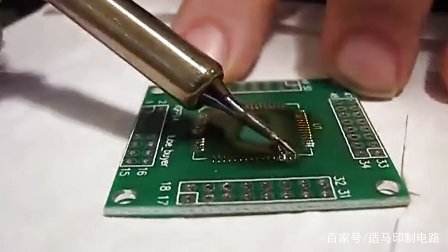

电路板焊接全过程

尽管电焊焊接在合理布局规格大的电路板上较易于操纵,可是板的规格过会造成包装印刷线框长,特性阻抗也随着扩大,抗噪音的工作能力降低,板的成本上升;板的规格过钟头,排热功能降低,电焊焊接的历程也不易操纵,还会继续产生邻近的线框互相影响的状况。因此,务必提升pcb电路板的设计方案:

(1)尽可能将高频率元器件间的连线减少、降低干扰信号。

(2)超出20g的大净重元器件,应当选用框架开展固定不动,随后再开展电焊焊接工作中。

(3)发烫的元器件应当考虑到排热的问题,避免元器件外表温度较高造成缺点,热敏元件应当尽可能避开发热原。

(4)为使线路板美观大方且非常容易电焊焊接,尽量将元器件开展平行面排序,那样也有益于开展批量生产。电源设计的最好占比应当为4∶3的矩形框。输电线总宽应当尽可能平衡,避免走线不持续。应当预防应用大规模铜泊,避免其在线路板长期遇热时产生胀大和掉下来的状况。



该文章内容提高散播新技术应用新闻资讯,很有可能有转截/引入之状况,若有侵权行为请联络删掉。
