在高潮气环境下,LED小间距显示模组防毛毛虫形成的核心为什么在于防潮大于防水?

在高潮气环境下,LED小间距显示模组防毛毛虫形成的核心为什么在于防潮大于防水?

浏览次数:4305 分类:电子行业 分类:行业资讯

LED小间距显示模组防毛毛虫纳米涂层剂X25浸没式工艺防水防潮防腐蚀

什么是LED显示模组毛毛虫现象?

毛毛虫表象:在显示屏的画面上出现一列常亮条,且毛毛虫现象,在小间距的LED显示屏表现较为突出,单位面积上存在任何一根常亮条都非常引人注目。“毛毛虫”亮度条的长度由该显示屏的扫描数决定,扫描数是N扫时,亮度条为N个点组成的一列灯珠常亮状态,且改亮条不随画面的变化而变化。

(一)LED显示屏“毛毛虫”现象

LED显示模组毛毛虫等形成的原因分析

行业及市场分析,造成“毛毛虫”现象得主要因素有:灯珠封装得结合力不足、芯片切割精度不足、使用环境潮湿、LED封装生产得内部点胶管控不足,究其形成的本质原因是防潮没做好。

为什么把本质原因归咎于“防潮”呢?

毛毛虫现象,行业内称为:毛毛虫串亮、短路毛毛虫。LED芯片当中间led灯珠短路时,同列的LED灯珠在扫描到该行时如果压差大于LED灯珠点亮值,则会形成一列常亮“毛毛虫”。

(二)LED电路示意图

发光二极管的核心器件是LED芯片:

LED芯片由PN结组成,分为阳级和阴极。芯片通常使用导电银胶/焊线与封装中的支架相连,芯片内部在电场和水汽的作用下,活泼金属电离产生金属离子,在电场力的作用下,金属离子发生定向移动,即:芯片固定位置为出现金属迁移现象,从而导致的LED电路故障。

(三)LED内部金属迁移示意图

很多厂商把LED芯片外部用胶水封死,为什么还是出现“毛毛虫”?

LED芯片外部用胶水封死,起到防水及一定程度的潮气渗透,降低电路板短路故障率。此外,外延芯片在切割过程中,不面存在切割痕迹,恰恰是这类切割痕迹给水汽提供了良好的上升通道,即“毛细现象”。灯珠经过200℃以上的回流焊接,或是长时间的高刷新扫描点亮,PPA与密封胶存在细微间隙。在显示屏关屏幕后,温度逐步下降,水汽缓慢渗入灯珠内部,待显示屏再次开启后,渗入灯珠内部的水汽无法快速蒸发,停留在灯珠内部,为金属迁移提供了必要的条件。

因此,芯片高度、芯片切割、封装结合力、以及高刷新点亮等一系列原因造成LED小间距显示屏/模组“毛毛虫”现象。防止水汽/潮气渗透到LED内部是解决LED“毛毛虫”现象得关键。

LED小间距显示屏/模组怎么做好防潮?

LED小间距显示屏/模组防潮综合解决方案:一方面LED需要从上游芯片防护着手,在LED芯片表面增加保护层,减缓或避免活泼金属与外界水汽的接触;中游封装阶段,使用高密度、防水性更忧的材料,加强2种材料之间的结合度或是使用一种材料全包裹得防护方式,同时加强灯珠车间得清洁管控;在下游应用端注意,尽可能避免非常潮湿得环境使用。除此之外,直接在显示屏表面进行有效得涂覆提高防护能力,对涂层材料具有较高得性能要求:防潮、毛细渗透、疏水、防水、耐高温高湿。

(三)PCBA电路板及LED材料表面防护效果示意图

派旗纳米(PiQNnao)纳米涂层是一种无色透明、低气味溶液。其超低粘度的特性,能均匀渗透到LED元器件(芯片)及PCBA的各个角落,实现360°全包覆。常温下快速蒸发,形成高致密度,具备阻隔离子及水汽的纳米级超薄涂层,其超低表面能,使PCBA电路板及其他基材表面被改性表现出优异的疏水性能,避免潮气凝结成水膜以及意外触水导致短路,引起性能故障,从而达到防护和提高性能的效果。

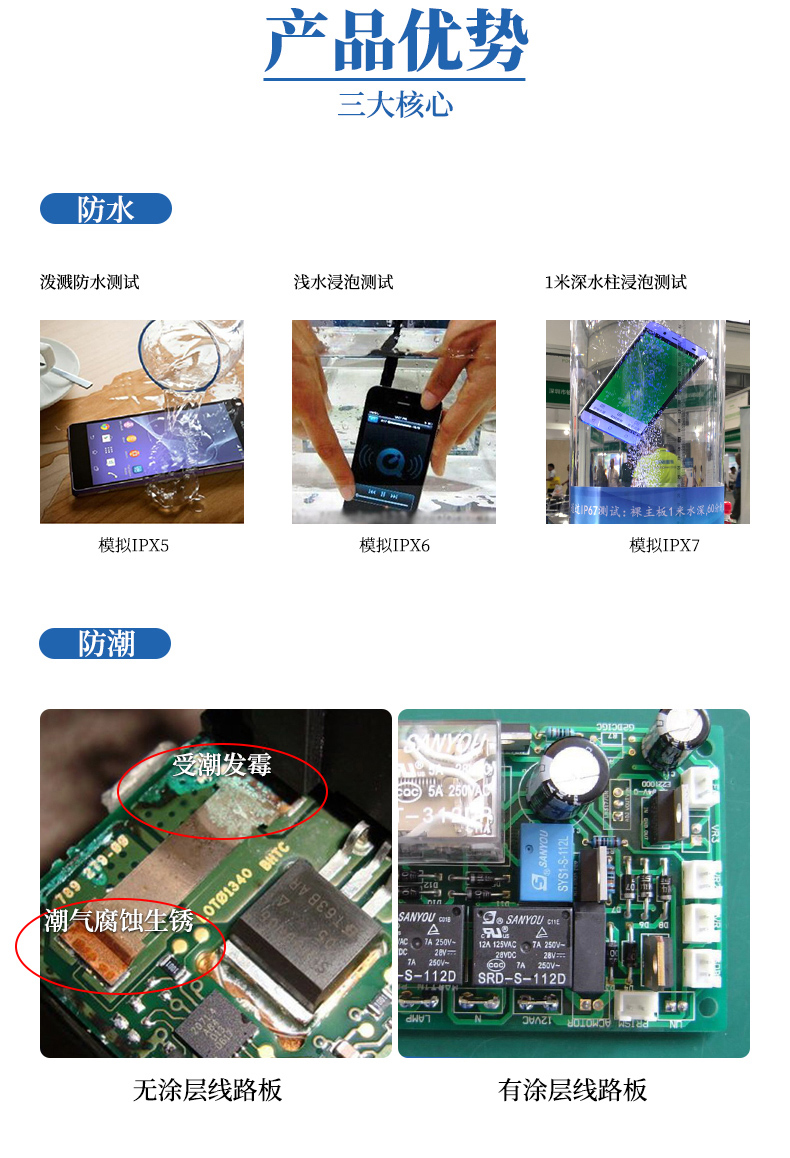

接下来的纳米涂层具体的优势分析及参数介绍请仔细阅读。

也可直接联系客户工程师了解纳米涂层:

赵工:13048960888









派旗纳米:基于氟改性丙烯酸酯高致密度·纳米电子防护涂层剂生产商

深圳市派旗纳米技术有限公司成立于2013年,位于深圳龙华区,是集研发、生产、销售于一体的国家高新科技企业。通过ISO9001、ISO14001、ISO45001,三大管理体系认证,获得多项发明专利。

企业专注于氟改性聚酯纳米涂层材料研发制造与电子防护整体解决方案供应,在精密电子制造工艺中为PCBA提供360度全方位防水、防潮、防腐蚀的纳米涂层保护,高效提升线路板在潮湿环境运行稳定性及降低故障售后率,是户外产品结构防水的黄金搭档,消费类电子一键防水、防盐雾的好帮手。

公司还致力于材料表面防水、防潮、超疏水(荷叶效应)、防污、防指纹、易清洁、自清洁、耐盐雾、抗划痕等性能的纳米涂层的研发,欢迎联系洽谈索取样品。​
