一块电路板的溺亡：从遇水到报废，只需三步
电子产品最怕什么？答案从来不是一个形容词，而是一串连锁反应。
一滴水落在通电的电路板上，不只是一个物理事件——它启动了一条精密的故障链。水分子首先溶解空气中的二氧化碳形成弱碳酸，pH值约5.6的微酸性液膜覆盖在铜焊盘表面。在3.3V乃至5V的偏压驱动下，铜原子从阳极（正电位端）失去电子变成铜离子，穿过液膜向阴极迁移。这个过程在工程学上叫电化学迁移（ECM）——它的结果是枝晶生长：一根根从几微米到数百微米长的金属须，从正极长向负极，像一个微型森林，最终桥接两个相邻焊盘。短路发生。
从一滴水到短路，在潮湿环境下最快只需要几分钟。从短路到客诉，对品牌商而言是一场不断倒数的噩梦。
传统三防漆为什么”防不住”？——不是厚度的问题，是界面的事
电子制造业对付潮湿已经用了几十年的三防漆。丙烯酸、聚氨酯、有机硅、UV固化——四种主流技术路线各有所长，但共享一个底层困境。
三防漆的本质是物理阻隔：在PCB表面形成一层致密聚合物膜，挡住水汽。这个逻辑在静态实验室条件下成立。但在真实世界中，电路板长期处于热胀冷缩的循环中——上电升温、断电冷却、昼夜温差、季节更替。PCB基材FR-4的热膨胀系数约14-16 ppm/℃，而丙烯酸三防漆的CTE高达70-120 ppm/℃。温差每拉大一度，界面剪切应力就累积一分。数百次热循环后，微裂缝几乎必然出现。
裂缝一旦形成，0.27纳米直径的水分子面对的是数十微米宽的裂缝——防护形同虚设。更致命的是，水分进入界面后形成液膜，在电场驱动下开始电化学迁移，枝晶生长，短路。
| 防护方案 | 典型厚度 | 施工方式 | 固化时间 | 界面结合 | 可返修性 |
|---|---|---|---|---|---|
| 丙烯酸三防漆 | 25-75μm | 喷涂/刷涂 | 24h+ | 物理附着 | 困难 |
| 聚氨酯三防漆 | 25-75μm | 喷涂 | 24-48h | 物理附着 | 极难 |
| 有机硅三防漆 | 50-200μm | 刷涂/灌注 | 24h | 弱物理附着 | 可去除 |
| UV固化三防漆 | 50-150μm | 喷涂+UV | 数秒(UV) | 物理附着 | 一般 |
| PiQnano™纳米涂层 | 3-5μm | 浸泡3秒 | 常温自干 | 化学键合 | 酒精擦拭即返修 |

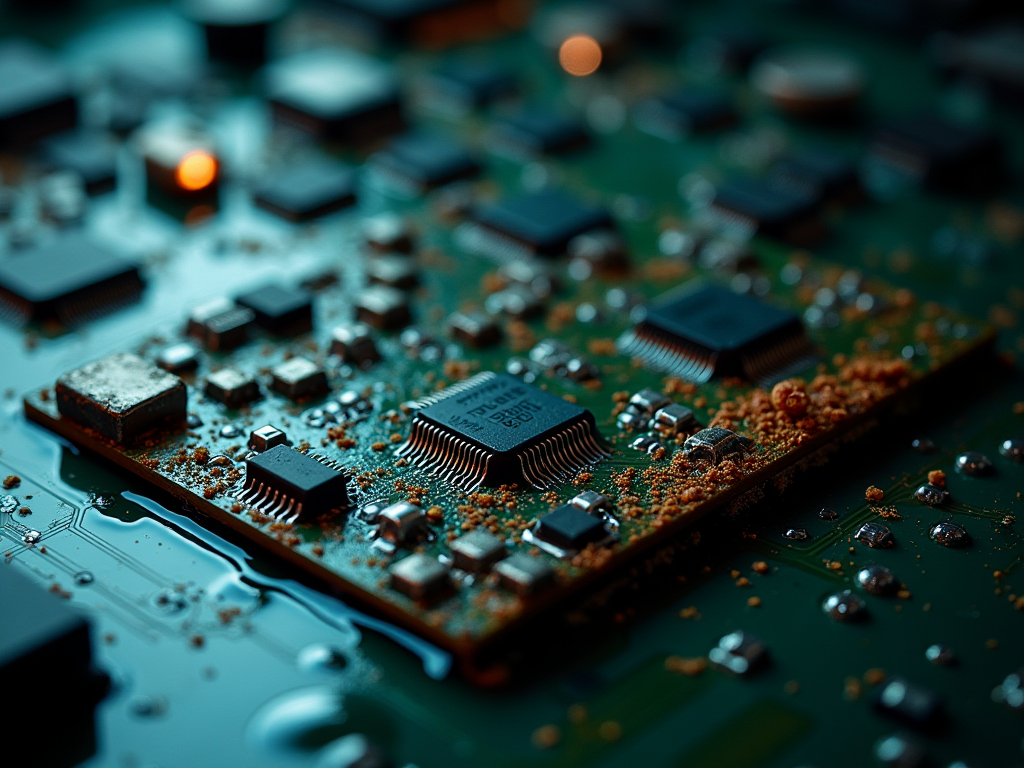

图1: 电路板水浸腐蚀 – 传统防护失效的灾难现场
3秒浸泡的背后：不是工艺简化，是物理原理的升维
为什么浸泡只需3秒？答案不在效率，在原理。
传统三防漆喷涂的耗时有三个瓶颈：一是喷涂需要遮蔽（连接器、开关、传感器必须逐个贴胶带保护），二是涂层需要一定厚度才有效（物理阻隔逻辑下，越厚越安全），三是固化需要时间（溶剂挥发或交联反应）。三个瓶颈分别对应人工、材料、时间——每一项都在蚕食产线的吞吐速度。
纳米涂层的浸泡工艺颠覆了这三个假设：
第一，不需要遮蔽。PiQnano™氟改性聚酯涂层的分子设计是”选择性锚定”——含氟链段对金属和环氧树脂表面有高亲和力，但对某些塑料和弹性体表面则选择性排斥。浸泡后涂层自动在PCB基材表面成膜，不需要的接触区域不会被覆盖。遮蔽这个工序，在纳米涂层的字典里不存在。
第二，3-5微米就够。防护不靠厚度，靠的是化学键合+极低表面能。涂层分子一端通过高极性基团与PCB基材形成共价键合（不是范德华力的”挨着”，是化学键的”锁着”），另一端排列含氟链段，表面能低至10-20 mN/m——水的表面张力72.8 mN/m，根本无法铺展。水珠在涂层表面呈>110°接触角，像荷叶上的露珠一样滚落。
第三，常温自干。溶剂是氢氟醚(HFE)，沸点约60℃，在空气中快速挥发。从浸泡槽出来的电路板，在室温下3-5分钟即可进入下一道工序。不需要烘箱，不需要UV灯，不需要等。
这三个维度的叠加效应是：一台浸泡槽替代了一条三防漆喷涂线。深圳某PCBA代工厂的实际数据：切换前，一条喷涂线配置4名工人（遮蔽1人+喷涂1人+质检2人），日产出约1,200片。切换浸泡工艺后，2名工人操作浸泡槽，日产出4,800片——人减半，产出翻四倍。

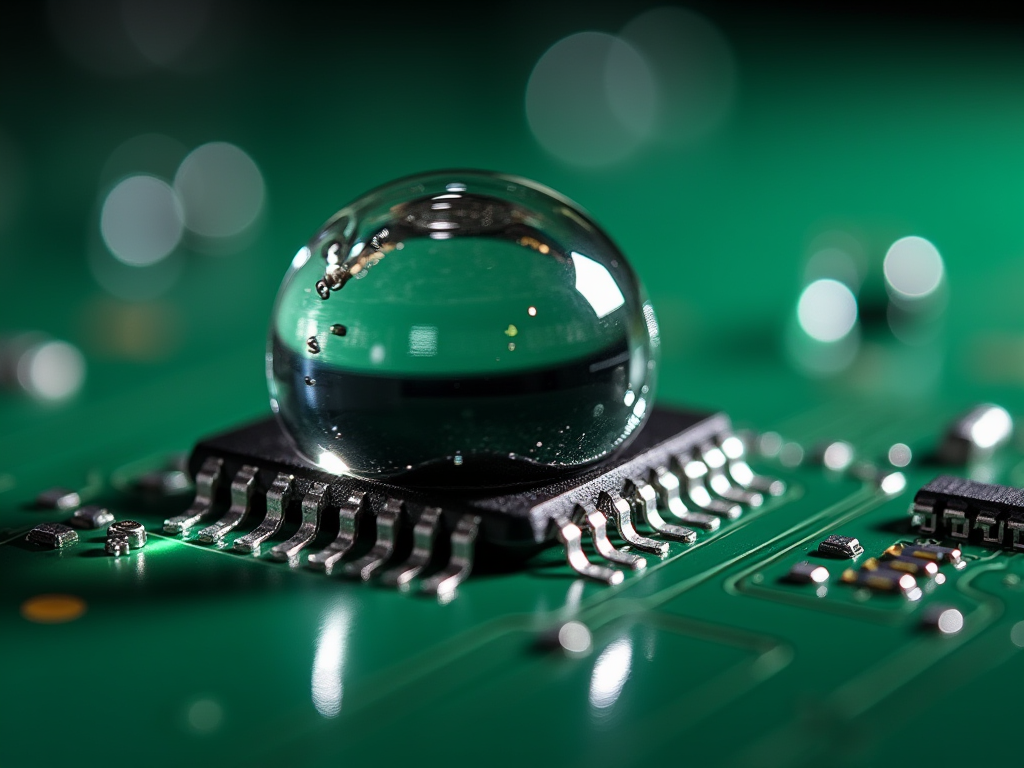

图2: PiQnano纳米涂层超疏水效果 – 水珠无法铺展
500小时盐雾：数字背后的工程含义
“500小时盐雾测试通过”是一句业内常见的性能声明，但它的工程含义需要仔细拆解。
盐雾测试的核心标准是ASTM B117和IEC 60068-2-11——在35℃温度下持续喷洒5% NaCl溶液，模拟海洋性气候或高盐度工业环境对电子设备的腐蚀效应。对PCB防护涂层而言，500小时是一个具有里程碑意义的数值。
| 盐雾时间 | 模拟环境 | 工程含义 | 适用场景 |
|---|---|---|---|
| 24h | 轻度潮湿 | 室内消费电子基本防护 | 手机、平板 |
| 72h | 中等潮湿 | 偶尔户外使用 | 蓝牙耳机、智能手表 |
| 168h | 沿海/高湿 | 频繁暴露于潮湿环境 | 户外摄像头、路灯控制器 |
| 336h | 近海/盐雾 | 持续盐雾环境 | 船舶电子、港口设备 |
| 500h | 严苛海洋环境 | 高可靠性需求 | 海上风电、船用设备、户外电源 |
| 1000h+ | 极端海洋/化工 | 极限可靠性 | 军工、深海设备 |
PiQnano™ S系列纳米涂层在第三方实验室实测达到500小时盐雾测试后无腐蚀、无起泡、无剥离。这得益于两个核心机制：一是化学键合消除了涂层与基材之间的界面——传统三防漆失效的”阿喀琉斯之踵”被堵死；二是极低表面能使盐水无法在表面铺展成膜——盐雾喷上去，凝结成球滚落，根本没有机会进行持续的电化学腐蚀。
更关键的是，500小时通过不等于终点。实测表明，即使盐雾测试持续到800小时，涂层仍保持良好的疏水性和绝缘性能。500小时是一个被行业广泛认知的基准，而不是涂层能力的上限。
水下工作30分钟：不只是”泡水”那么简单
一块电路板浸泡在水中30分钟仍正常工作——这个性能指标需要放在工程语境中理解。
水下工作考验的不是”涂层能不能防水”，而是”涂层在浸没状态下能否承受静水压力”。30分钟意味着什么？对IPX7标准而言，是1米水深30分钟——这已经可以覆盖大部分消费电子意外落水的场景。但对工业设备而言，水下工作往往意味着更复杂的条件：不是纯净水，而是含电解质、含油污、含化学品的实际工况。
PiQnano™纳米涂层的水下工作能力不是靠”包得更严”，而是靠化学键合界面消除了水分子渗透的路径。涂层与基材之间不存在空隙，水分无处可渗。即使在水下施加静水压力，水分子也无法突破涂层-基材界面的共价键屏障。
目前的应用场景已覆盖：
- 消费电子：智能手表主板防水、TWS耳机充电仓、运动相机PCBA
- 汽车电子：发动机舱ECU、底盘传感器、雨刮电机控制器
- 新能源：充电桩控制板、BMS电池管理系统、光伏逆变器
- 工业电子：户外LED驱动电源、水泵控制器、农业物联网传感器
产线算账：单板防护成本从”不敢算”到”不用算”
防护方案的最终裁决者不是实验室数据，是产线的成本会计。
某户外电源板厂商的实际TCO对比如下：切换前使用某品牌聚氨酯三防漆，单板材料成本¥0.32，分摊人工+遮蔽胶带+烘箱电费+不良品返工后，实际单板综合成本约¥0.85。切换PiQnano™浸泡工艺后，纳米涂层液单板成本约¥0.28，无遮蔽成本、无烘箱电费、不良率从3.2%降至0.1%以下，综合单板成本¥0.35——
年产能50万片，防护成本从¥425,000降至¥175,000。一年省下25万，换来的不只是成本下降——客诉率从6.2%降至0.3%，品牌口碑的溢价无法量化。
