电路板防护升级！派旗电子防护纳米涂层剂：防患未然，降本增效新选择

电路板防护，防患于未然才是上策

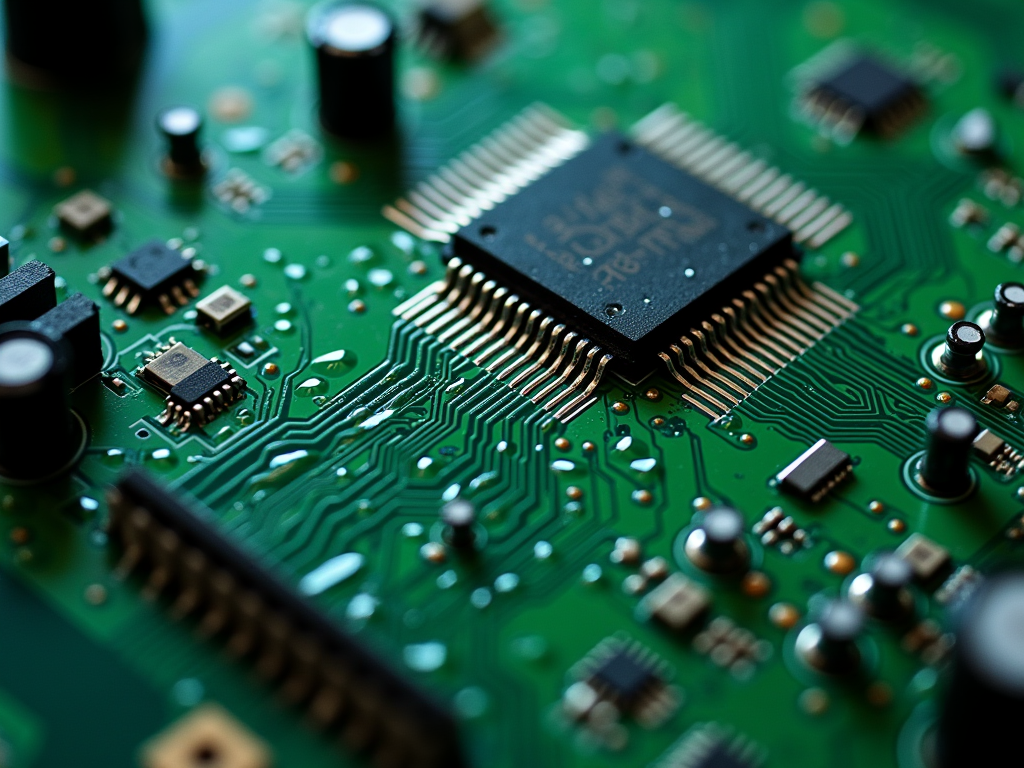

您的电路板，是否还在为潮湿、盐雾、霉菌侵蚀导致的失效返修而烦恼？是否还在忍受传统防护工艺的复杂、高成本与效果不稳定？

电路板的防护，从来不该是“坏了再补”的被动应付，而应该是“防患于未然”的主动布局。因为一旦电路板因环境侵蚀而失效，带来的损失是多重的——返修的成本、停机的损失、客户的抱怨、口碑的下滑，每一项都在侵蚀企业的利润。而派旗纳米涂层，正是为电路板提供“防患于未然”的革命性防护解决方案，让这些损失，从源头上就无从发生。

---

核心价值：降本与提质的双重收获

派旗纳米涂层的核心价值，可以概括为两点：降本，与提质。

第一，大幅降低综合成本。纳米涂层显著减少因环境腐蚀导致的电路板失效、返修和报废，直接提升产品寿命和可靠性，降低售后成本。传统防护工艺复杂、成本高、效果不稳定，导致的返修与报废，是一笔巨大的隐性支出；而纳米涂层从根源上防住了腐蚀，这些支出就大幅削减了。长远看，综合成本直降——这是一笔越算越划算的账。

第二，提升产品竞争力。纳米涂层赋予产品更强的环境适应性和耐用性，满足严苛应用需求，赢得客户信任，开拓高端市场。一台“耐得住潮湿、扛得住盐雾”的产品，其可靠性与品质感，是明显优于普通产品的。这种可靠性的溢价，最终会体现在产品竞争力与市场地位上。

降本，是眼前的实惠；提质，是长远的竞争力。两者叠加，构成了派旗纳米涂层的核心价值。

---

切实利益：简化供应链，提升效率

除了核心价值，派旗纳米涂层还带来两项切实的利益。

其一，简化供应链，降低成本。纳米涂层可以替代或简化传统的复杂防护工艺（如三防漆、灌封胶），操作简便，无需昂贵设备投入，降低采购和管理成本。传统防护需要多种材料、多道工序、多套设备；而纳米涂层一套方案就能覆盖，供应链大大简化，管理成本随之下降。

其二，快速高效。纳米涂层常温固化或快干，显著缩短生产周期，提升交付效率。传统三防漆的数小时烘烤固化，被纳米涂层的几分钟快干所取代，产线节拍大幅加快，交付能力显著提升。

简化供应链、提升效率——这两项切实利益，让派旗纳米涂层不仅“好用”，更“好落地、好管理”，为企业的生产运营带来实实在在的便利。

---

卓越性能：超强、轻薄、稳定

派旗纳米涂层的卓越性能，体现在三个方面。

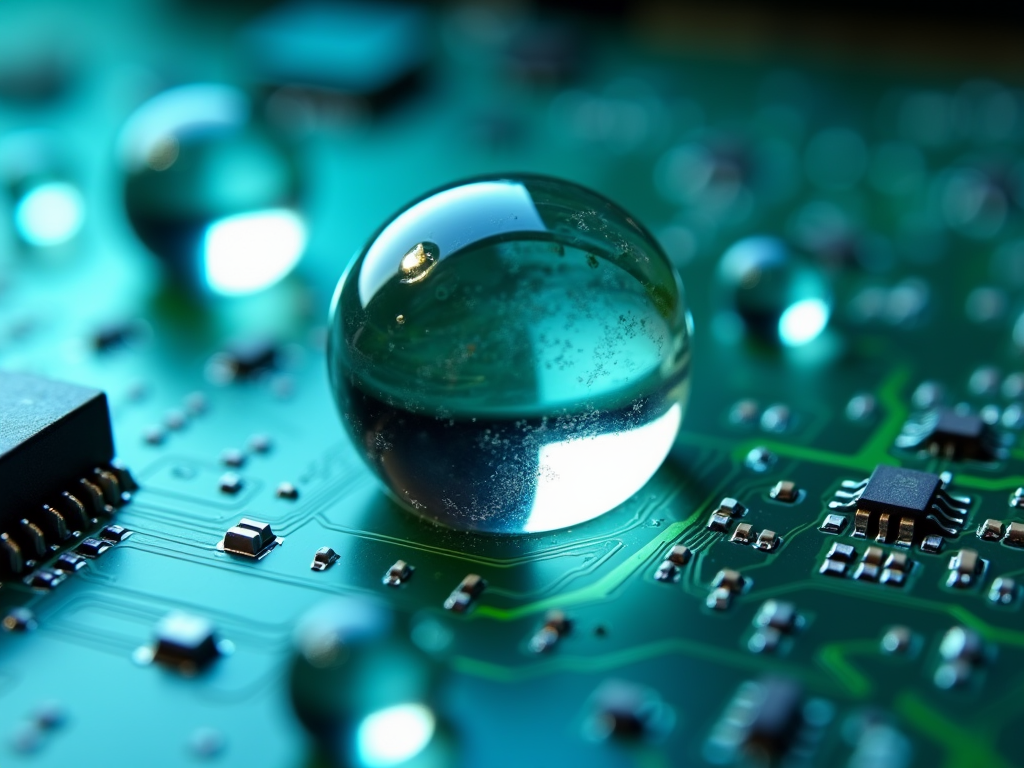

超强防护。涂层形成均匀致密的纳米级防护层，滴水不沾（强疏水性），有效抵御水汽、盐雾、酸碱腐蚀、霉菌侵袭，防护等级远超传统方案。防水、防潮、防盐雾、防腐、防霉——五种防护，一膜俱全。

轻薄无损。涂层超薄（微米级），不影响电路板散热、电气连接及后续维修（可焊性）。它薄到几乎“不存在”，却又防护到位——散热不受影响、信号不受干扰、焊接维修也不受阻碍。这种“无感防护”，是传统厚涂层永远做不到的。

稳定可靠。涂层耐高低温、耐老化，性能持久稳定，保障产品长期可靠运行。无论是高温还是低温，无论是长期使用还是恶劣环境，涂层都能保持稳定，不老化、不失效。

超强防护、轻薄无损、稳定可靠——这三大性能，让派旗纳米涂层在“防护能力”与“不影响性能”之间，取得了完美的平衡。

---

防患于未然：为什么现在就该行动

电路板的防护，为什么要“防患于未然”，而不是“坏了再补”？因为环境侵蚀的代价，是随着时间不断放大的。

一块电路板，在潮湿环境里，今天可能只是“轻微受潮”，明天就是“性能下降”，后天就是“彻底失效”。而每一次失效，带来的返修、停机、投诉，都是实实在在的损失。等到问题大面积爆发时，再想“补”防护，往往已经晚了——损失的已经损失了，口碑已经受损了。

而防患于未然，用一次性的纳米涂层防护，把这些风险挡在发生之前。它让电路板从出厂那一刻起，就具备了抵御环境侵蚀的能力，让返修、失效、报废，从“常态”变成“例外”。

选择派旗纳米，就是选择更可靠、更省心、更具竞争力的未来。用尖端科技守护电路板的核心价值，让防患于未然，成为您的电路板防护哲学。

---

从防患未然，到全生命周期受益

派旗纳米涂层“防患于未然”的价值，最终体现在电路板的全生命周期上。

在生产阶段，纳米涂层的工艺简单、常温快干，简化了防护工序，缩短了生产周期，降低了生产成本。相比传统三防漆、灌封胶的复杂工艺，纳米涂层的“浸泡即完成”，让防护这道工序变得轻快高效。

在使用阶段，纳米涂层的超强防护，让电路板抵御住潮湿、盐雾、酸碱、霉菌的侵蚀，故障率大幅下降，产品稳定可靠地运行。用户用得省心，企业少操售后之心。

在维修阶段，纳米涂层的轻薄无损与可焊性，让维修变得简单——无需去除涂层，直接焊接、补涂即可。维修成本大幅下降，产品的全生命周期成本随之降低。

在报废阶段，纳米涂层的环保属性，让产品的回收处理更简单、更环保，符合循环经济的理念。

生产、使用、维修、报废——在电路板的每一个阶段，纳米涂层都在发挥作用。这就是“防患于未然”的深层含义：它不是在某一个环节上“省钱”，而是在整个生命周期里“增值”。选择派旗纳米，就是选择让电路板从诞生到退役，全程受益于可靠的防护。

---

如何开始：从试样到量产的清晰路径

对于想要采用派旗纳米涂层的企业，从决策到落地，路径是清晰的。

第一步，试样验证。派旗纳米提供样品测试服务，企业可以把真实的电路板寄过来，涂覆后亲自做防水、盐雾等测试，用实测数据验证纳米涂层的真实效果。眼见为实，实测为真。

第二步，方案定制。根据企业的产品特性、应用场景、产线条件，派旗纳米的技术团队量身定制防护方案——包括涂层型号选择、施工工艺优化、设备调试建议等。

第三步，小批量试产。在方案确定后，先进行小批量试产，验证方案在产线上的稳定性与一致性，及时优化细节。

第四步，规模化量产。试产稳定后，正式进入规模化量产。派旗纳米全程提供技术支持，确保涂层效果持续稳定。

从试样到量产，四步清晰、环环相扣。派旗纳米以全程的技术支持，让企业能够放心、省心地完成从传统防护到纳米防护的升级过渡。

值得一提的，还有升级的“低门槛”。纳米涂层的工艺简单、无需昂贵设备，意味着企业升级防护方案的投入很小——不需要大动干戈地改造产线，不需要采购昂贵的专用设备，只需要一个浸泡槽，就能完成防护的升级。这种“低门槛”，让“防患于未然”不再是大企业的专属，而是每一个电路板制造企业都能轻松迈出的一步。

从试样到量产，从低门槛到全生命周期受益，派旗纳米涂层的升级路径，清晰、省心、划算。让防患于未然，成为每一个电路板制造企业都能轻松实现的选择。选择派旗纳米，就是选择用一条清晰的路径、一个低的门槛，为电路板加上那层“防患于未然”的可靠防护，让产品的未来，多一份确定、少一份风险。

---

结语：用一次投入，换长期安心

电路板的防护，本质上是一笔投资——用一次性的纳米涂层投入，换来长期的可靠运行、更低的售后成本、更强的市场竞争力。这笔账，怎么算都划算。

派旗纳米涂层，用超强、轻薄、稳定的卓越性能，为您提供“防患未然、降本增效”的电路板防护方案。让潮湿、盐雾、霉菌不再是电路的威胁，让可靠与耐用，成为您产品最踏实的底色。

浸没式PCBA防护开创者 · PiQnano™纳米涂层
3秒浸泡 · 3分钟固化 · 3-5微米极致防护
化学键合界面 | 零VOC环保配方 | 宽温域长期可靠

技术咨询：李工 18576604416
深圳市派旗纳米技术有限公司 | 国家高新技术企业
