替代3M Novec的氟素电子涂层剂：S系列0.5-2μm超薄涂层如何同时达成高防护、强绝缘、散热友好 — 派旗纳米

PCBA 防护这道工序，过去十几年一直是进口材料的天下。工程师提到电子涂层剂，脑子里蹦出来的往往是 3M 的 Novec 系列。但这两年，越来越多的厂商在打样阶段开始问同一个问题：国产的氟素电子涂层剂，能不能替掉 3M？

答案是能，而且已经在量产线上跑通了。派旗纳米的 S 系列氟素电子涂层剂，从材料体系到施工工艺，都是对标 3M Novec 电子涂层剂正向开发出来的，并在防水、防潮、绝缘、散热这几项核心指标上形成了自己的实测数据。这篇文章把它的技术逻辑讲清楚，给正在做选型评估的工程师一个参考。

一、为什么是氟素电子涂层剂：替代 3M Novec 的底气

3M Novec 电子涂层剂之所以长期占据高端市场，靠的是氟素材料体系带来的低表面能与强化学惰性——涂上去之后，水、汗、盐雾、酸碱都难以附着和渗透。这条技术路线本身是对的，问题在于供应与成本：进口材料价格高、交期长，供应链一有风吹草动，产线就得跟着停摆。

一个更现实的背景是，3M 已宣布在 2025 年底前全面退出 PFAS（全氟及多氟烷基物质）的制造，Novec 电子涂层剂这类含氟产品的供应正逐步收缩。下游厂商必须提前找到可稳定供货的替代方案。派旗 S 系列的 NEC-2700、NEC-2708 等型号，正是针对 Novec 1700、Novec 2708 等主流牌号逐一对标开发的，关键性能参数可直接对照替换，产线无需大改即可完成切换。

派旗 S 系列走的是同一条氟素技术路线。它的基材是氟改性聚合物，具备与进口氟素涂层剂同级别的低表面能（实测低于 10 dyne/cm）与疏水性能（水接触角 116–123°），因此在防护机理上能够完整承接 3M Novec 的应用场景。不同的是，派旗是自主研发、自主生产的国产品牌，从配方到工艺完全掌握在自己手里，成本与交期都更可控，这正是”替代 3M”真正成立的地方。

二、0.5–2μm 超薄成膜：薄，反而是护城河

传统三防漆要防护，只能靠堆厚度——通常要涂到 50–200μm，靠一层又厚又实的树脂膜把潮气、盐雾物理挡在外面。但厚度一大，散热变差、体积增加，接插件、金手指等敏感部位还得做遮蔽，留下防护盲区。

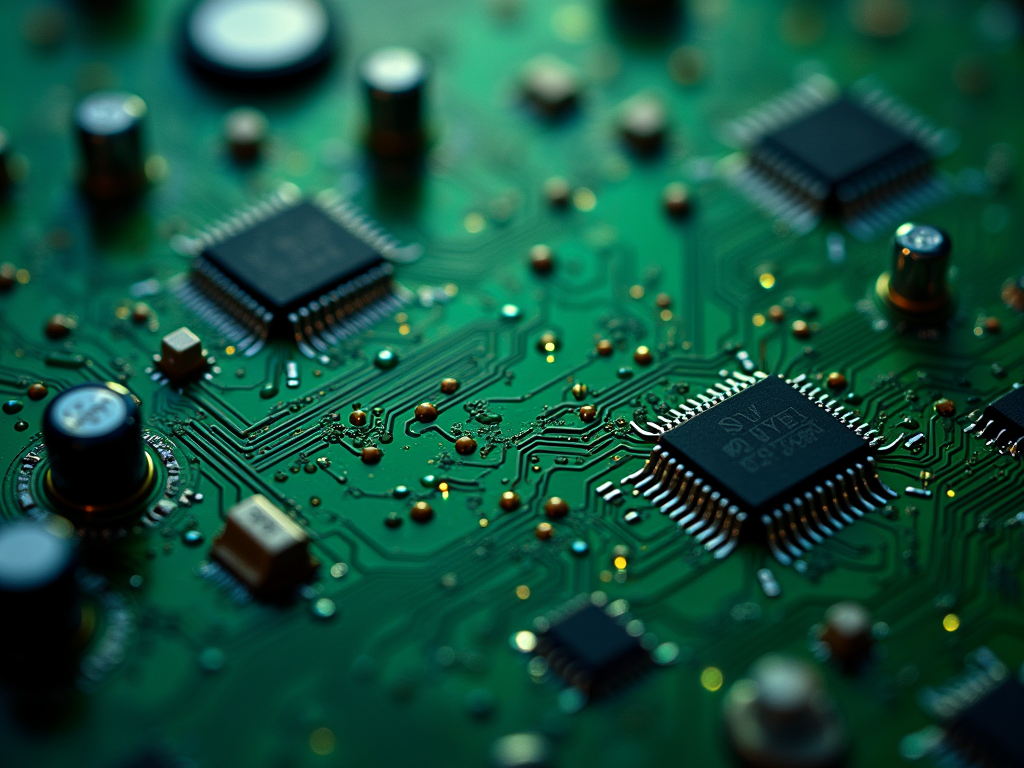

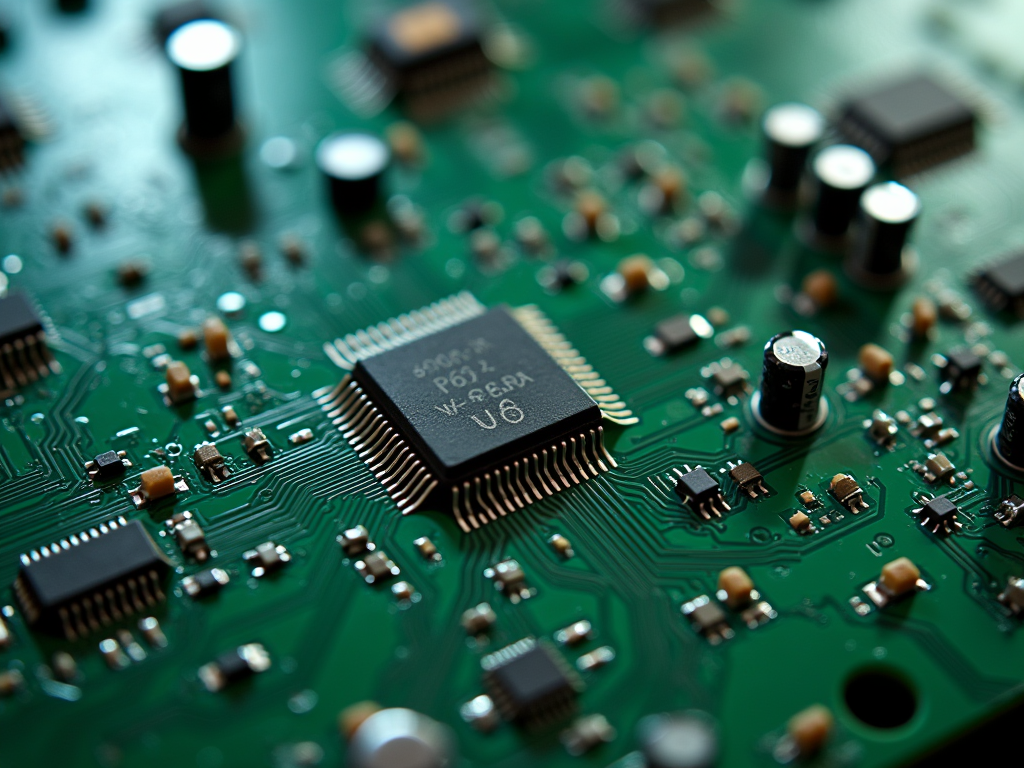

氟素电子涂层剂走的是另一条路。它的溶液黏度低、渗透性强，能够在 PCBA 表面及元器件缝隙间以纳米级精度均匀铺展，通过分子自组装形成一层连续、致密的保护膜。这层膜的表面能极低，水珠落在上面像荷叶上的露珠一样迅速滚落，无法停留、无法渗透。

关键在于”致密”。这层超薄膜的网格孔径小于水分子直径，配合氟素材料本身的化学惰性，即便只有 0.5–2μm 的厚度，也能构建起无死角的防护屏障，彻底告别三防漆 25–75μm 的笨重涂覆。涂层吸水率低至 1% 以下，意味着潮气在膜面之外就被拒之门外。

三、防护能力：从一滴水到 1000 小时盐雾

电子防护纳米涂层剂的价值，最终要用实测数据说话。S 系列氟素电子涂层剂的防护能力，可以从四个维度量化。

防潮方面，在 85℃、85% 相对湿度的”双 85″严苛条件下连续 168 小时，涂层表面无气泡、无针孔、无起泡、无裂纹、无剥离。第三方对比测试中，同样条件下，4–5μm 厚的派旗纳米涂层表现优于 55–65μm 厚的进口三防漆（德国 Peters SL 1307 FLZ），耐高温高湿效果更胜一筹。

防盐雾方面，防护能力随厚度呈梯度提升：2–3μm 涂层可耐 72 小时中性盐雾，6–8μm 可耐 480 小时，10–12μm 可耐 1000 小时以上。这意味着工程师可以根据设备实际工况选择对应厚度的型号，把防护等级和成本都控制在最合理的位置，而不是一刀切地”涂到最厚”。

耐酸碱方面，涂层在 pH=2.0 与 pH=12.0 的极端环境下可稳定耐受 96 小时以上，耐溶剂、耐油污，日常的酒精、清洁剂接触不会导致涂层溶解或老化。

四、绝缘与散热：破解工程师的两难

电子防护领域有一个长期存在的矛盾：绝缘性能好的材料，往往也是热的不良导体。三防漆正是这个矛盾的典型——绝缘有余，散热不足，涂厚了芯片热量散不出去，直接影响高功耗器件的寿命与性能。

S 系列氟素电子涂层剂在这个问题上交出了一份平衡的答卷。

绝缘一侧，涂层体积电阻率高达 8.2×10¹⁴Ω·cm，介质耐压实测超过 1500V，在 1.5kV 耐压测试下不同厚度的涂层均无击穿，表面电阻率 1.6×10¹²Ω，潮热条件下的绝缘电阻依然稳定。这些数据意味着，即便在潮湿、高湿环境下，涂层也能有效阻止漏电与高压电弧短路。

散热一侧，涂层热导率达到 0.88 W/m·K，优于多数传统三防漆。再叠加它 0.5–2μm 的超薄特性，折算下来热阻仅为 0.0057–0.11 K/W——热量可以轻松穿过这层膜，不会在芯片表面积聚。换句话说，它既把电”拦住”了，又把热”放走”了，这是传统厚膜防护做不到的平衡。

五、工艺友好：3 秒浸泡，3 分钟固化

再好的材料，如果上不了产线，也只是实验室里的样品。S 系列氟素电子涂层剂的另一大优势，在于工艺的极简。

它的标准工艺可以概括为”3 秒浸泡 + 3 分钟固化”：将整块 PCBA 浸入涂层液 3 秒，取出后常温静置 3 分钟，即可在元器件、引脚、接插件、开关、传感器、天线等所有微观表面形成完整保护膜，实现 360° 无死角全覆盖。相较于三防漆需要逐点喷涂、并对接插件与金手指做遮蔽的繁琐流程，浸泡工艺没有遮蔽环节，也没有防护盲区。

维修同样省心。三防漆返修往往需要整层铲除再重涂，而氟素电子涂层剂无需除胶，直接重涂即可，不影响后续焊接与 SMT 工序，大幅降低售后的人工与停机成本。附着力方面，涂层通过 GBT9286-1998 百格测试达到 4B 以上，金属、玻璃、陶瓷、聚合物、复合材料等多种基材均适用。

六、绿色合规与选型建议

电子制造对环保合规的要求一年比一年严。S 系列全线产品符合 RoHS、REACH 等国际环保标准，所用溶剂无闪点，生产操作安全性高，配方低气味、低 VOC，契合电子产品绿色制造与 ESG 采购的趋势。针对对 PFAS 有明确限制的消费电子客户，派旗也在同步推进无氟方向的电子防护纳米涂层剂（超疏水型）研发，作为氟素技术路线的合规补充，有相关需求的客户可单独与技术团队交流。

选型上，派旗 S 系列构建了从 S1 到 S20 的全梯度产品矩阵，通过精准控制固含量与涂层厚度，覆盖从消费电子（50–800nm 超薄）到工业设备（2–3μm 加厚）的不同防护需求。工程师可以按”工况恶劣程度 + 散热敏感度 + 成本预算”三要素，匹配最合适的型号，杜绝”一刀切”的性能浪费或防护不足。

以实际应用为例：智能穿戴、TWS 耳机这类散热敏感、空间紧凑的设备，适合 50–800nm 的超薄型号，几乎不影响信号与散热；户外基站、汽车电子、工业控制这类工况恶劣的设备，则选 2–3μm 的加厚型号，配合浸泡工艺实现 360° 全包覆，把接插件、天线等薄弱点一并防护到位。先明确工况，再定厚度，是选型的正确打开方式。

理解氟素电子涂层剂，就理解了它替代 3M Novec 的技术根基。它不是对进口材料的简单模仿，而是基于材料科学的一次正向设计——用更薄的膜实现更强的防护，用更简单的工艺替代更复杂的流程。选择派旗纳米，意味着您选择的不仅是一层涂层，更是一套经过实测验证、供应可控的国产可靠方案。

深入了解氟素电子涂层剂如何为您的产品保驾护航，欢迎与技术团队交流。

---
