电路板真正的敌人，不是短路，是它先“漏”了

一块PCBA从产线检测下来，各项指标都很漂亮——尤其是绝缘电阻，高得让人安心，10的12次方欧姆，几乎等同于断路。三个月后，它被装进一台在南方户外服役的设备里，再测，同一个测试点掉到了10的6次方。六个数量级，一百万倍的落差。这中间没有进水，没有烧焦，没有肉眼可见的任何损伤。它只是吸了点潮，就“漏”了。

我们总是习惯把一块电路板的死亡，讲成一场“短路”的意外——啪的一声，冒烟，焦黑，宕机，像一场突然的车祸。可很少有人往下追问一句：短路之前，那块板子到底经历了什么？答案说出来可能让很多人意外：它先“漏”了很久。短路，只是临终那一秒的戏剧；真正的杀机，藏在短路来临之前那段漫长、安静、几乎不被察觉的漏电里。而这一课，恰恰是派旗纳米埋头做了十三年、一直想替所有电子制造者讲明白的那件事。

短路是结果，漏电才是过程

工程上有个很朴素却总被忽略的事实：绝大多数“突发”故障，都不是突发的。一块电路板从健康走向死亡，几乎从不跳步，它要经过一段漫长的、渐变式的劣化期。这段劣化期里，肉眼看不见烟，闻不到焦味，甚至连最灵敏的在线监测都未必能立刻报警——因为此时并没有短路，只有一股比正常值悄悄大了几个数量级的“漏电流”，正沿着两条本不该相通的走线之间，缓慢而执着地流淌。

漏电流，是短路的前奏。它在暗中搬运电荷，一点一点侵蚀绝缘，直到某一天，把两条走线之间那层薄薄的“绝缘地带”彻底打通，短路于是水到渠成。所以真正该被警惕的，从来不是短路那一秒，而是漏电那三年。这就像堤坝决口，人们只看到决口那一刻的滔天洪水，却忽略了堤身早已渗漏了很久。守住一块电路板的可靠，本质上是守住那个正在悄悄变小的电阻值。

10的12次方，是电路板的“内功”

衡量一块电路板“绝缘好不好”，有一个专门的物理量，叫表面绝缘电阻，英文缩写SIR。它的含义很直白：在相邻两条导体（走线、焊盘）之间，绝缘材料表面抗拒漏电流的能力。这个值越高，说明绝缘越“干净”，越不容易漏电。

一块干燥、清洁、刚下产线的PCBA，表面绝缘电阻可以达到10的12次方欧姆这个量级——这是FR4板材在理想状态下应有的水平，也是IPC-TM-650标准里明确规定的测试对象。10的12次方是什么概念？相当于一千万兆欧，比很多高阻绝缘体的表现还要好。正是靠这个天文数字般的电阻值，密密麻麻的走线才能在方寸之间相安无事，各走各的电，互不串扰。

但这个“内功”有一个致命的软肋：它怕水。准确地说，它怕的不是明水，而是空气里那层看不见、摸不着、却无孔不入的水汽。一旦潮气在板面凝结成一层薄薄的水膜，10的12次方这个数字，会以令人不安的速度往下掉。

水，是怎么让一个电阻值跳水的

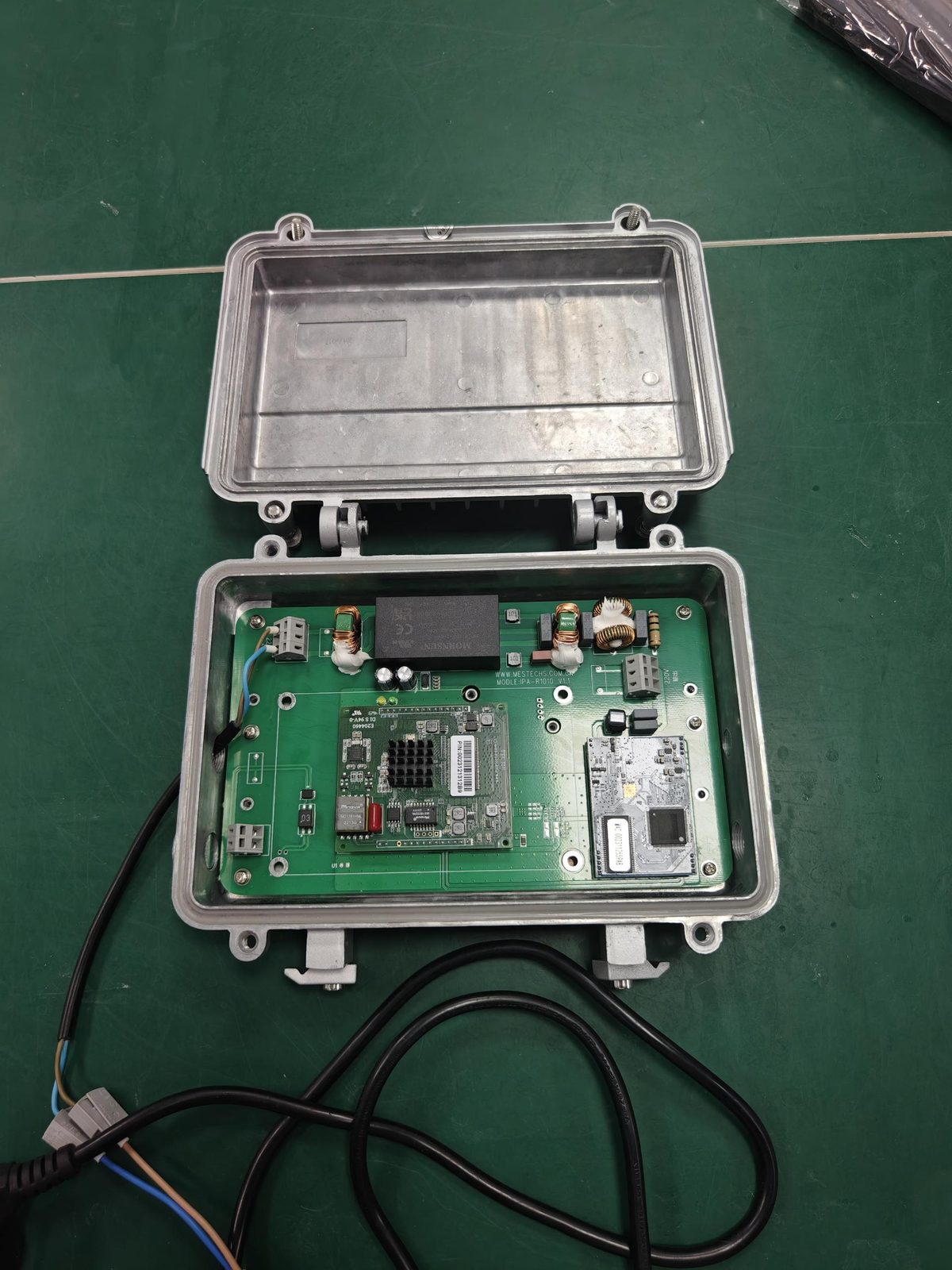

纯水其实是不怎么导电的。真正让绝缘电阻崩溃的，不是水本身，而是水溶解了东西之后的样子。当空气相对湿度突破一个临界点——工程上通常把85%看作危险线——水汽就会在电路板表面凝成一层只有几纳米到几十纳米厚的水膜。这层水膜薄到连显微镜都未必看得清，但它有个本事：它是绝佳的“溶剂”。

水膜一旦形成，就会把板子上本不该出现的东西溶解进来——助焊剂清洗不彻底留下的离子残留、空气中沉降的盐雾离子、灰尘里的电解质。这些离子溶进那层薄薄的水膜，就相当于在两条走线之间，悄悄架起了一座由带电离子组成的“导电桥”。纯水的电阻率是兆欧厘米级别，可一旦溶进离子，电阻率会暴跌好几个数量级，整条绝缘路径瞬间从“断”变成“通”。

于是，表面绝缘电阻开始跳水：从10的12次方，掉到10的9次方，再掉到10的7次方，最后跌破10的6次方。每一个数量级的下降，都意味着漏电流往上窜了一个数量级。而这一切，发生得无声无息——没有水珠，没有结露，肉眼看上去板子还是干的。这也正是它最阴险的地方：你以为它没进水，其实它早就在“漏”了。

漏电流杀一块板，要分三步

很多人以为漏电的后果只有一个——短路烧板。其实不然，漏电流对一块电路板的伤害，是分阶段、递进式的，像温水煮青蛙，每一步都不致命，但一步比一步近。

第一步，是信号漂移。当绝缘电阻还维持在10的9次方到10的10次方这个量级时，漏电流只有微安级，不足以造成明显损伤，却已经足以在两条相邻走线之间制造串扰。对于数字电路，这可能只是偶发的误码；可对于传感器、模拟放大、射频这类对微弱信号敏感的电路来说，微安级的泄漏就足以让读数漂移、精度下降，让一台设备“看起来能用，其实已经不准了”。

第二步，是电化学腐蚀。当湿度持续、水膜长期存在，漏电流裹挟着离子在电场作用下定向迁移，就进入了我们熟悉的电化学迁移过程——金属离子从一条走线溶出、搬运、沉积，慢慢长成细如发丝的枝晶。这时的绝缘电阻往往已经跌破10的7次方。板子还没有短路，但病灶已经在暗中蔓延。

第三步，才是短路。当枝晶终于桥接两条走线，或者绝缘电阻彻底崩溃，漏电流瞬间放大成短路电流，冒烟、烧板、宕机、召回，所有后果一次性爆发。可悲的是，到这一步，人们往往才第一次意识到“原来板子出问题了”，却已经错过了前两个阶段所有可以挽回的窗口。

三个阶段，对应三个可以量化的电阻区间。下面的表格，把这条从健康到死亡的路径，摊开来看。

状态	表面绝缘电阻	漏电流量级	后果
出厂干燥	≥10¹² Ω	纳安级以下	信号干净，稳定运行
轻微吸潮	10⁹~10¹⁰ Ω	微安级	传感器漂移，精度下降
临界凝露	10⁷~10⁸ Ω	数十微安级	电化学腐蚀，枝晶萌生
水膜成型	<10⁶ Ω	毫安级以上	临界击穿，短路烧板

肉眼看不湿，不代表没漏

传统防护思路里，有一个根深蒂固的误区：只要把板子“封住”，不让水直接浇上去，就万事大吉了。于是刷三防漆、灌封胶，把整块板裹得严严实实。可现实是，很多做了所谓“防护”的板子，照样在户外潮热环境里漏电、腐蚀、失效。原因就在于，它们防住的是看得见的明水，却没防住那层看不见的水膜。

更麻烦的是，肉眼和手感都会骗人。一块吸了潮的板子，摸上去是干的，看上去也是干的，没有任何结露，没有一滴水珠，可它的表面绝缘电阻，可能已经悄悄跌破了安全线。用“看起来没湿”去判断“有没有漏电”，就像用“看起来没病”去判断“身体健不健康”——最危险的病情，恰恰发生在还没有症状的时候。

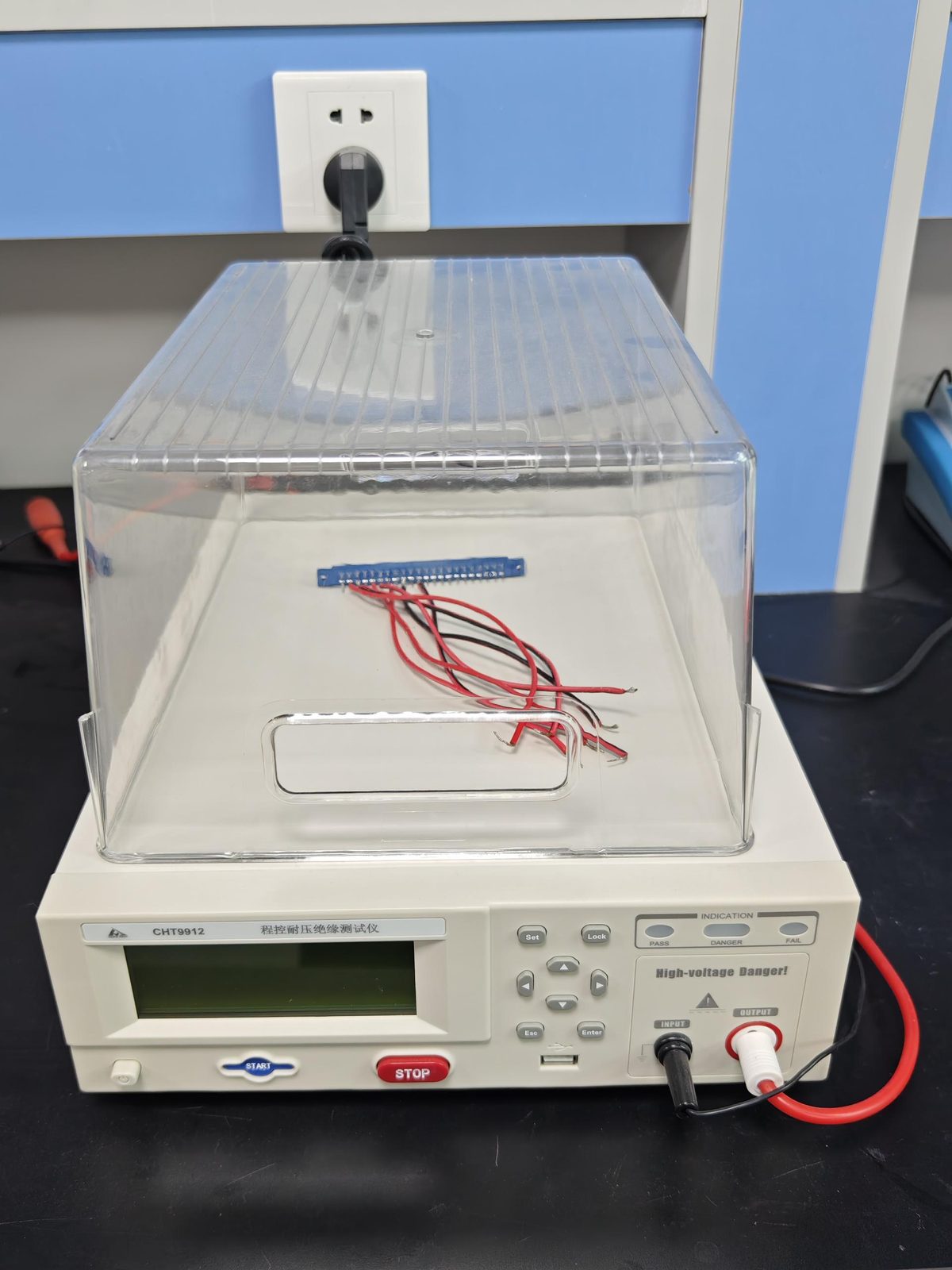

这就是为什么，真正严肃的可靠性工程，从来不看板子“湿没湿”，而是盯住那个电阻值。IPC-TM-650标准里的表面绝缘电阻测试，会故意把板子放进85摄氏度、85%相对湿度的湿热箱里，一边加偏压，一边监测绝缘电阻的变化，几百小时不许它跌破10的8次方。这种测试残忍而诚实：它不问你封得厚不厚，只问你，在最极端的潮湿里，你还能不能守住那个数字。守不住，就是不合格。

守住那个数字，就是守住可靠

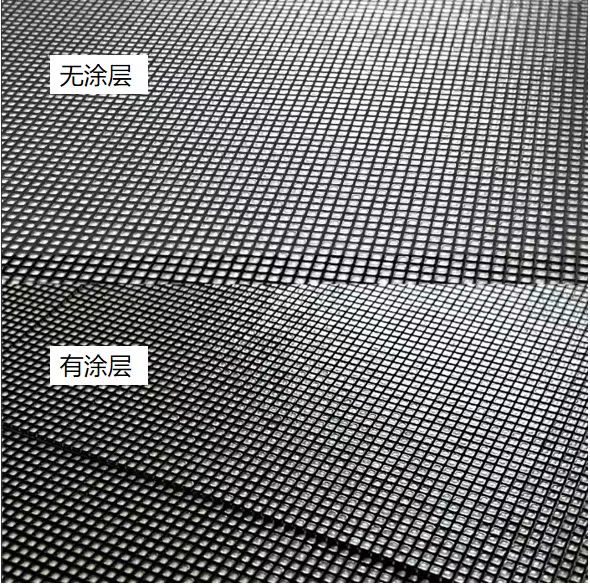

这恰恰是派旗纳米十三年来专注的那件事——不是把板子裹得更厚，而是从根子上让那层水膜“形不成”。派旗纳米的氟素纳米涂层，走的是另一条路：极低的表面能，让水在板面上根本待不住。接触角做到超119度，水汽凝上去，不是铺开成一整片导电的水膜，而是蜷成一颗颗各自独立、互不相连的水珠，稍一震动就滚落。

水铺不成膜，离子的“导电桥”就架不起来；桥架不起来，表面绝缘电阻就守得住。这是派旗纳米涂层最核心的价值逻辑：它不靠厚度去硬挡，而是靠化学的表面特性，把漏电最需要的那个前提条件——连续水膜——从物理上掐断。涂层厚度不过0.1到2微米，肉眼几乎看不见，却能让一块板子在盐雾1000小时、IPX7等级的考验里，绝缘电阻稳稳守住。这才是“看不见的防护，看得见的可靠”。

派旗纳米为什么敢把这件事说得这么笃定？因为它不是“顺手做做涂层”，而是从2013年创立那天起，就把“让电子设备在潮湿环境里不失效”当成唯一的方向，十三年只做这一件事，累计服务了14000多家企业客户。当别人在讨论涂层该刷多厚、该不该遮蔽的时候，派旗纳米已经在追问更本质的问题：那条让板子漏电的水膜，到底该怎么让它根本不存在。

把可靠，做成一个可以被测量的承诺

回到最初那个问题：一块电路板的敌人，到底是什么？是水吗？不完全是。是短路吗？那只是结果。真正的敌人，是那个在潮湿里悄悄变小的电阻值，是那股在两条走线之间静静流淌的漏电流。它不起眼，不轰鸣，甚至不冒烟，但它会一路把一块好板子，带到短路的悬崖边。

今天的中国制造，正在经历一场从“造得出来”到“造得可靠”的深刻转向。《质量强国建设纲要》明确提出要推动中国制造向中国创造、中国速度向中国质量转变；工信部《制造业可靠性提升实施意见》更是把“可靠性”摆到了产业竞争力的核心位置。可靠性不是一句口号，它最终要落到一个个可以被测量、可以被守住的具体指标上——而表面绝缘电阻，正是其中最基本、也最容易被忽视的那一个。

派旗纳米做的事，说到底，就是帮电子制造者把这个指标，在潮湿、盐雾、凝露这些最恶劣的环境里，稳稳守住。当一块板子被派旗纳米的涂层守护，它的绝缘电阻不会因为一场梅雨、一次海边服役、一个湿热之夜就悄悄跳水。它也许依然沉默、依然不起眼，但你可以对它放心——因为它先不会“漏”，所以也就不会“短”。

如果你正在为产品在潮湿环境下的漏电、腐蚀、信号漂移而头疼，想知道自己的板子能不能在85度、85%的湿热箱里守住那个电阻值，欢迎联系派旗纳米的工程师李工，电话 18665802555。把可靠做成可以测量的承诺，这件事，派旗纳米做了十三年，也愿意帮你一起做下去。
